Nome da marca: | KAZ Circuit |
Número do modelo: | PCB-S-0009 |
Quantidade mínima: | 1 PC |
preço: | USD/pc |
Condições de pagamento: | T/T, Western Union, Paypal |
Capacidade de abastecimento: | 20.000 medidores quadrados/mês |
DIP Electronics Automotive PCB Assembly FR4 Com Livre de Chumbo HASL 3 Mil OEM SMT PCB Assembly Shenzhen
Especificações pormenorizadas:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
|
|
|
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Capacidade do fabricante:
Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
Espessura da placa | 0.3~4.0 mm |
Camadas | 1 a 20 camadas |
Materiais | FR-4, Alumínio, PI |
Espessura de cobre | 0.5 ~ 4 oz |
Material Tg | Tg140~Tg170 |
Tamanho máximo do PCB | 600*1200 mm |
Dimensão do buraco | 0.2 mm (+/- 0,025) |
Tratamento de superfície | HASL, ENIG, OSP |
Outros aparelhos de televisão é o processo de fabrico de montagem e interconexão de componentes eletrónicos em placas de circuitos impressos (PCBs) para criar dispositivos eletrónicos funcionais.
Os passos-chave no processo de montagem de placas de circuito eletrônico são:
DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT PCB Assembly Shenzhen Assembléia de placa de circuito eletrônico
Os PCBs são fabricados através da colocação em camadas e da gravação de traços de cobre num substrato não condutor, como fibra de vidro ou outro material dielétrico.
Os projetos de PCB, incluindo traços de cobre, colocação de componentes e outros recursos, são geralmente criados usando software de projeto assistido por computador (CAD).
Aquisição de componentes:
Os componentes eletrônicos necessários, tais como resistores, capacitores, circuitos integrados e conectores, são obtidos de fornecedores.
Escolha cuidadosamente os componentes com base nas suas características elétricas, tamanho físico e compatibilidade com o projeto do PCB.
Localização dos elementos:
Os componentes eletrônicos são colocados na PCB usando técnicas manuais ou automatizadas, como máquinas de pick and place.
A colocação dos componentes é orientada pelo projeto do PCB para garantir a orientação e o alinhamento corretos na placa.
Solução:
Os componentes são fixados ao PCB e ligados eletricamente através de um processo de solda.
Isto pode ser feito usando vários métodos, tais como soldagem por ondas, soldagem por refluxo ou soldagem seletiva.
A solda forma uma ligação elétrica e mecânica condutiva entre as condutas dos componentes e as almofadas de cobre do PCB.
Inspecção e ensaio:
O PCB montado passa por uma inspeção visual e vários procedimentos de teste para garantir a qualidade e a funcionalidade do circuito.
Estes ensaios podem incluir ensaios elétricos, ensaios funcionais, ensaios ambientais e ensaios de fiabilidade.
Qualquer defeito ou problema descoberto durante a fase de inspecção e ensaio será tratado antes da montagem final.
Limpeza e revestimento conformes:
Após o processo de solda, o PCB pode ser limpo para remover qualquer fluxo ou contaminantes remanescentes.
Dependendo da aplicação, um revestimento conforme pode ser aplicado ao PCB para proporcionar proteção ambiental e melhorar a fiabilidade.
Montagem final e embalagem:
Os PCBs testados e inspecionados podem ser integrados em sistemas ou gabinetes maiores, como chassis, caixas ou outros componentes mecânicos.
Os produtos montados são então embalados e preparados para envio ou distribuição posterior.
Outros aparelhos de televisãoÉ um processo crítico no fabrico de dispositivos eletrónicos, que garante um funcionamento fiável e eficiente do produto final.medidas de fabricação de precisão e controlo de qualidade para fornecer sistemas eletrónicos de alta qualidade.

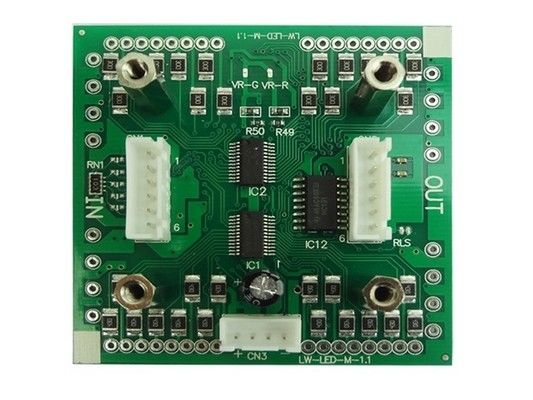

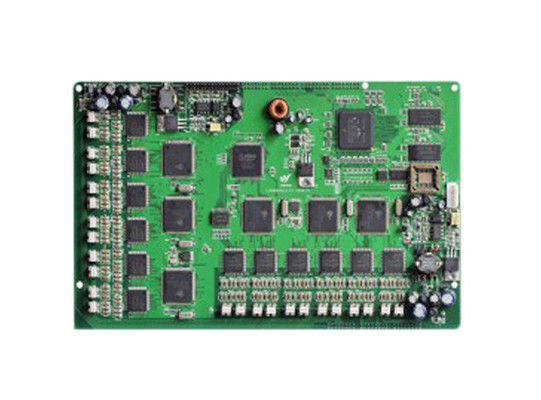

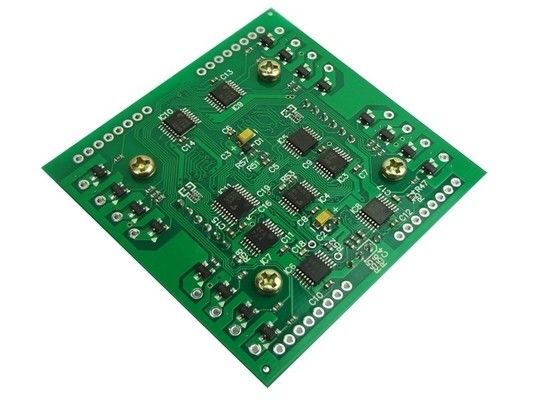

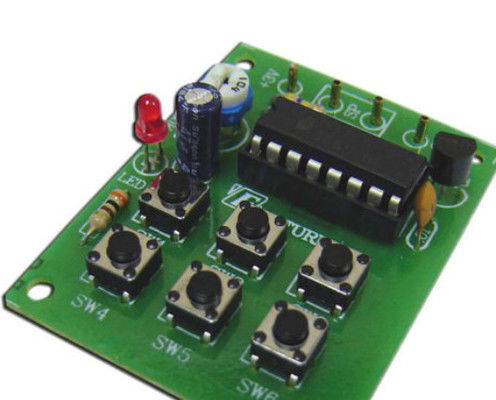

Mais fotos de 2 camadas FR4 1.0mm 1oz imersão placa de circuito impresso de ouro PCB
