| Nome da marca: | KAZ |
| Número do modelo: | KAZ-B-D0152 |
| Quantidade mínima: | 1 conjunto |
| preço: | 3-10 USD/SET |
| Condições de pagamento: | T/T, Western Union, Paypal |
| Capacidade de abastecimento: | 20000 squaremetres/mês |
2L 1.6mm FR4 Free Electronic PCB Assembly Shenzhen Serviço de montagem de PCB
Características das placas de circuitos electrónicos com montagem
Especificações pormenorizadas
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Informações da empresa:
KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!
Capacidade do fabricante:
| Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
| Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
| Espessura da placa | 0.3~4.0 mm |
| Camadas | 1 a 20 camadas |
| Materiais | FR-4, Alumínio, PI |
| Espessura de cobre | 0.5 ~ 4 oz |
| Material Tg | Tg140~Tg170 |
| Tamanho máximo do PCB | 600*1200 mm |
| Dimensão do buraco | 0.2 mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
Outros aparelhos de televisãoé o processo de fabrico de montagem e interconexão de componentes eletrónicos emPlacas de circuitos impressos (PCB)para criar dispositivos eletrónicos funcionais.
Os passos-chave no processo de montagem de placas de circuito eletrônico são:
Fabricação de PCB:
Os PCBs são fabricados através da colocação em camadas e da gravação de traços de cobre num substrato não condutor, como fibra de vidro ou outro material dielétrico.
Os projetos de PCB, incluindo traços de cobre, colocação de componentes e outros recursos, são geralmente criados usando software de projeto assistido por computador (CAD).
Aquisição de componentes:
Os componentes eletrônicos necessários, tais como resistores, capacitores, circuitos integrados e conectores, são obtidos de fornecedores.
Escolha cuidadosamente os componentes com base nas suas características elétricas, tamanho físico e compatibilidade com o projeto do PCB.
Localização dos elementos:
Os componentes eletrônicos são colocados na PCB usando técnicas manuais ou automatizadas, como máquinas de pick and place.
A colocação dos componentes é orientada pelo projeto do PCB para garantir a orientação e o alinhamento corretos na placa.
Solução:
Os componentes são fixados ao PCB e ligados eletricamente através de um processo de solda.
Isto pode ser feito usando vários métodos, tais como soldagem por ondas, soldagem por refluxo ou soldagem seletiva.
A solda forma uma ligação elétrica e mecânica condutiva entre as condutas dos componentes e as almofadas de cobre do PCB.
Inspecção e ensaio:
O PCB montado passa por uma inspeção visual e vários procedimentos de teste para garantir a qualidade e a funcionalidade do circuito.
Estes ensaios podem incluir ensaios elétricos, ensaios funcionais, ensaios ambientais e ensaios de fiabilidade.
Qualquer defeito ou problema descoberto durante a fase de inspecção e ensaio será tratado antes da montagem final.
Limpeza e revestimento conformes:
Após o processo de solda, o PCB pode ser limpo para remover qualquer fluxo ou contaminantes remanescentes.
Dependendo da aplicação, um revestimento conforme pode ser aplicado ao PCB para proporcionar proteção ambiental e melhorar a fiabilidade.
Montagem final e embalagem:
Os PCBs testados e inspecionados podem ser integrados em sistemas ou gabinetes maiores, como chassis, caixas ou outros componentes mecânicos.
Os produtos montados são então embalados e preparados para envio ou distribuição posterior.
Outros aparelhos de televisãoÉ um processo crítico no fabrico de dispositivos eletrónicos, que garante um funcionamento fiável e eficiente do produto final.medidas de fabricação de precisão e controlo de qualidade para fornecer sistemas eletrónicos de alta qualidade.

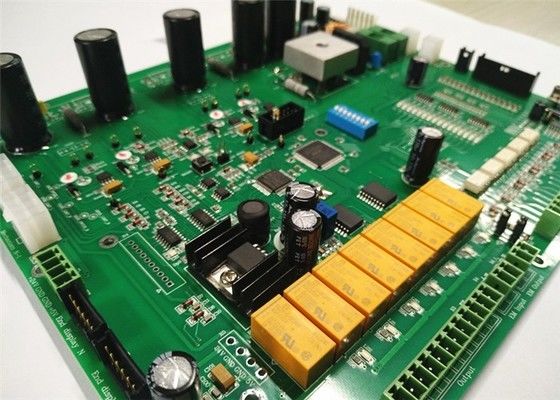

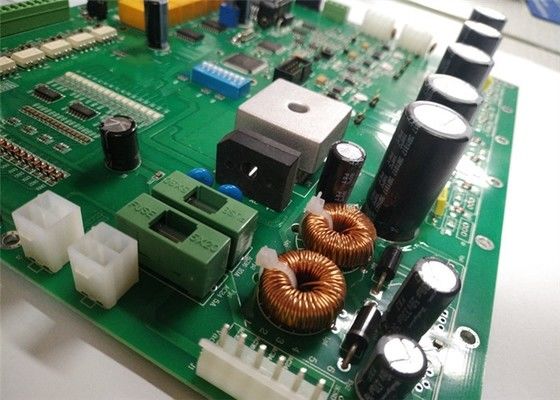

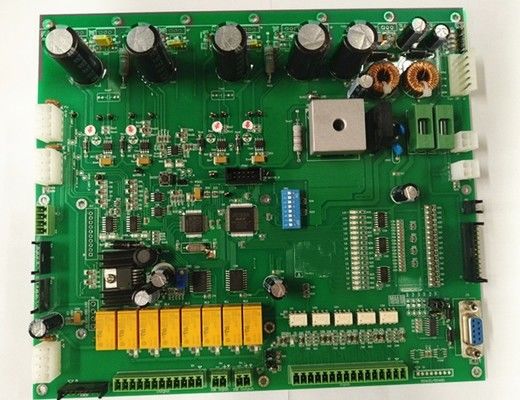

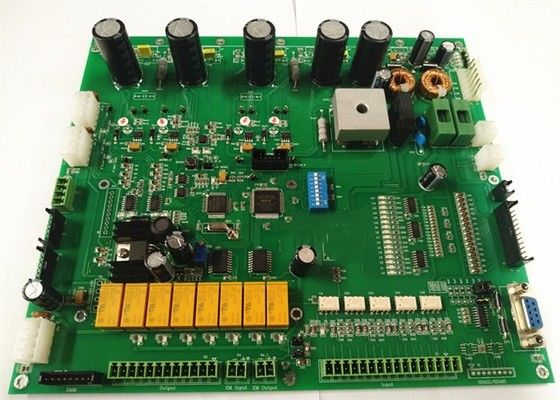

Mais fotos
