tempo de execução rápido fabricante de SMT PCBA montagem de placas de circuito impresso eletrônico

Montagem de placas de circuito impresso eletrónico

1Características

1Serviço OEM: Made in Shenzhen da China
2Fabricado pela Gerber File e Bom LIst Oferecido pelos Clientes
3. SMT, apoio tecnológico DIP
4. Material FR4 Cumprir o padrão 94v0
5. Conforme com as normas UL, CE, ROHS
6Tempo de entrega padrão: 4-5 dias para 2L; 5-7 para 4L. Serviço acelerado está disponível.

O que é a montagem de placas de circuito impresso eletrônico

A montagem eletrônica de placas de circuito impresso (PCBA) refere-se ao processo de montagem de componentes eletrônicos em uma placa de circuito impresso (PCB).Inclui a colocação e solda de vários componentes eletrónicos, como resistores, capacitores, circuitos integrados, conectores e outros dispositivos ativos e passivos, no PCB para criar um circuito eletrônico funcional.

O processo PCBA inclui tipicamente as seguintes etapas:

Aquisição de componentes: os componentes eletrónicos necessários são adquiridos e adquiridos a partir de fornecedores.Isto envolve a selecção de componentes que cumprem as especificações e requisitos do projeto do circuito.

Montagem SMT (Surface Mount Technology): componentes de montagem na superfície, que apresentam pequenas pegadas e são concebidos para serem montados diretamente na PCB,são colocados na placa de circuito impresso utilizando máquinas automáticas de recolha e colocaçãoOs componentes são posicionados com precisão nas almofadas de solda e a pasta de solda é aplicada nas almofadas.

Soldadura por refluxo: o PCB com os componentes de montagem da superfície e a pasta de soldadura são passados através de um forno de refluxo.causando a fusão da pasta de solda e criando uma ligação elétrica e mecânica segura entre os componentes e o PCB.

Montagem através de buracos: os componentes através de buracos, que têm condutores que passam através do PCB, são inseridos manualmente ou automaticamente em buracos pré-perfurados no PCB.Os cabos são então soldados para o PCB no lado oposto.

Inspeção e ensaio: os PCBA montados são submetidos a inspeção visual e a ensaios automatizados para garantir a colocação e a solda corretas dos componentes,A ausência de defeitos ou errosOs testes podem envolver testes funcionais, testes elétricos e outros processos de verificação para validar o desempenho e a funcionalidade do circuito montado.

Limpeza: Após inspeção e ensaio, o PCBA pode ser submetido a um processo de limpeza para remover quaisquer resíduos ou contaminantes deixados no processo de solda.Isto é importante para garantir a boa funcionalidade e a fiabilidade a longo prazo do PCB.

Montagem final e embalagem: uma vez que o PCBA tenha passado as fases de inspeção e ensaio, pode ser submetido à montagem final, que inclui a adição de componentes adicionais, conectores, cabos,ou caixas para completar o produtoOs PCBA montados são então embalados e preparados para envio ou integração em sistemas eletrónicos maiores.

O processo PCBA requer equipamentos especializados, técnicos qualificados e adesão aos padrões da indústria e medidas de controle de qualidade.,Quando a integração e o bom funcionamento dos componentes eletrónicos no PCB forem essenciais para o desempenho geral e a fiabilidade do produto final.

2Especificações pormenorizadas

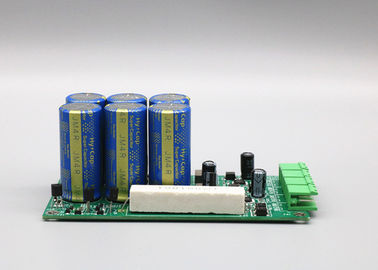

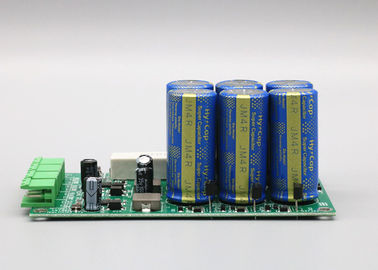

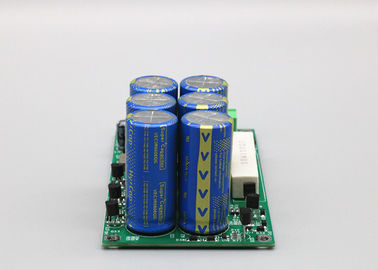

3Imagens.
