Montagem de placas de circuitos electrónicos com montagem de circuitos de circuitos electrónicos
Características do PCBA de comutação
Mudança de PCBAcapacidade
| SMT | Precisão de posição: 20 um |
| Tamanho dos componentes:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Altura máxima do componente: 25 mm | |
| Tamanho máximo do PCB:680 × 500 mm | |
| Dimensões mínimas de PCB: não limitadas | |
| Espessura do PCB:0.3 a 6 mm | |
| Peso de PCB: 3 kg | |
| Soldado de ondas | Largura máxima do PCB: 450 mm |
| Largura mínima do PCB: não limitada | |
| Altura do componente: 120 mm superior/Bot 15 mm | |
| Soldado de suor | Tipo de metal: parte, inteiro, incrustação, desvio |
| Material metálico:Cobre, Alumínio | |
| Revestimento de superfície: revestimento Au, revestimento de pedaços, revestimento Sn | |
| Frequência da bexiga aérea:menos de 20% | |
| Press-fit | Faixa de pressão: 0-50KN |
| Tamanho máximo do PCB: 800X600 mm | |
| Testes | Tecnologia da informação e comunicação, voo de sondas, combustão, teste de funções, ciclo de temperatura |
Outros aparelhos de televisãoé o processo de fabrico de montagem e interconexão de componentes eletrónicos em placas de circuitos impressos (PCBs) para criar dispositivos eletrónicos funcionais.
Os passos-chave no processo de montagem de placas de circuito eletrônico são:
Fabricação de PCB:
Os PCBs são fabricados através da colocação em camadas e da gravação de traços de cobre num substrato não condutor, como fibra de vidro ou outro material dielétrico.
Os projetos de PCB, incluindo traços de cobre, colocação de componentes e outros recursos, são geralmente criados usando software de projeto assistido por computador (CAD).
Aquisição de componentes:
Os componentes eletrônicos necessários, tais como resistores, capacitores, circuitos integrados e conectores, são obtidos de fornecedores.
Escolha cuidadosamente os componentes com base nas suas características elétricas, tamanho físico e compatibilidade com o projeto do PCB.
Localização dos elementos:
Os componentes eletrônicos são colocados na PCB usando técnicas manuais ou automatizadas, como máquinas de pick and place.
A colocação dos componentes é orientada pelo projeto do PCB para garantir a orientação e o alinhamento corretos na placa.
Solução:
Os componentes são fixados ao PCB e ligados eletricamente através de um processo de solda.
Isto pode ser feito usando vários métodos, tais como soldagem por ondas, soldagem por refluxo ou soldagem seletiva.
A solda forma uma ligação elétrica e mecânica condutiva entre as condutas dos componentes e as almofadas de cobre do PCB.
Inspecção e ensaio:
O PCB montado passa por uma inspeção visual e vários procedimentos de teste para garantir a qualidade e a funcionalidade do circuito.
Estes ensaios podem incluir ensaios elétricos, ensaios funcionais, ensaios ambientais e ensaios de fiabilidade.
Qualquer defeito ou problema descoberto durante a fase de inspecção e ensaio será tratado antes da montagem final.
Limpeza e revestimento conformes:
Após o processo de solda, o PCB pode ser limpo para remover qualquer fluxo ou contaminantes remanescentes.
Dependendo da aplicação, um revestimento conforme pode ser aplicado ao PCB para proporcionar proteção ambiental e melhorar a fiabilidade.
Montagem final e embalagem:
Os PCBs testados e inspecionados podem ser integrados em sistemas ou gabinetes maiores, como chassis, caixas ou outros componentes mecânicos.
Os produtos montados são então embalados e preparados para envio ou distribuição posterior.
Outros aparelhos de televisãoÉ um processo crítico no fabrico de dispositivos eletrónicos, que garante um funcionamento fiável e eficiente do produto final.medidas de fabricação de precisão e controlo de qualidade para fornecer sistemas eletrónicos de alta qualidade.

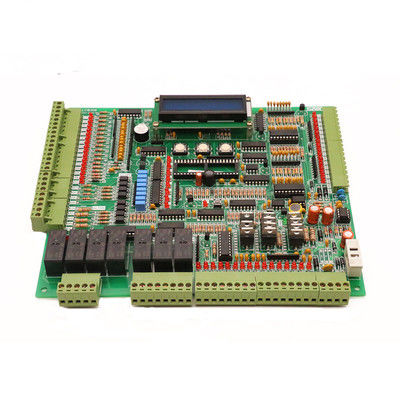

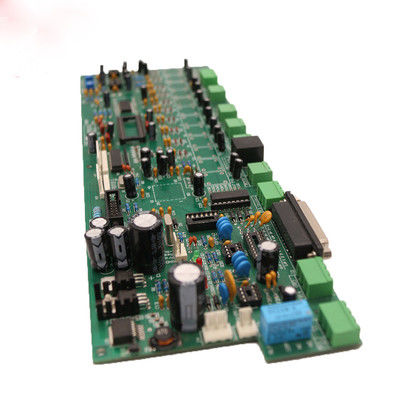

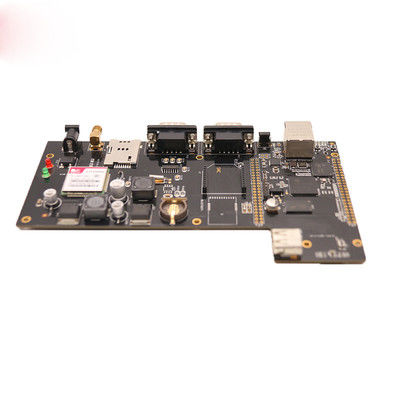

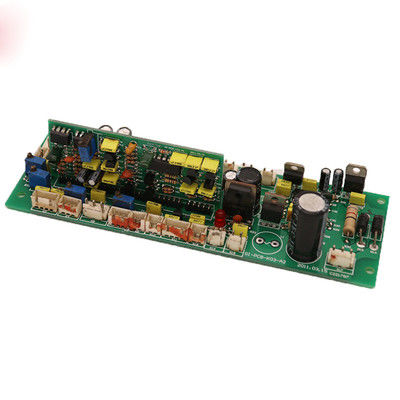

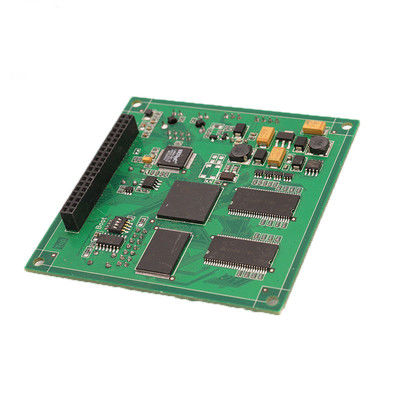

Mudança de PCBA Pictures
