HDI Printed Circuit Board Assembly 8 camadas com controle de impedância PCBA Design

HDI Printed Circuit Board Assembly 8 camadas com controle de impedância PCBA Design

Especificações pormenorizadas:




O que o KAZ Circuit pode fazer por si:


• Projeto de PCB&PCBA
• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:


• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotos do PCBA (se já fez este PCBA antes)

Informações da empresa:
KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!

Capacidade do fabricante:



Capacidade SMT

     Projeto de PCBAÉ o processo de criação do layout e colocação de componentes para circuitos eletrônicos em uma placa de circuito impresso.Projeto de PCBAÉ vital para o sucesso do fabrico e funcionamento dos dispositivos electrónicos.

Os seguintes são alguns aspectos-chave do projeto do PCBA:

Captura esquemática:
Definir a funcionalidade e as ligações dos circuitos electrónicos.
Escolha os componentes e embalagens adequados.
Assegura o fluxo lógico e a adesão às regras de projeto.

Disposição do PCB:
Definir as dimensões, a forma e a estrutura das camadas da placa.
Colocar os componentes de forma ideal para a funcionalidade, gestão térmica e fabricação.
Roteamento de cabos para conectar componentes, tendo em conta a integridade do sinal, a distribuição de energia e a compatibilidade eletromagnética (EMC).
Incorporar diretrizes de conceção para fabrico (DFM).

Seleção e colocação dos componentes:
Selecionar componentes com base em requisitos elétricos, mecânicos e ambientais.
Organizar componentes para minimizar os comprimentos de traço, otimizar os caminhos do sinal e facilitar a montagem.
Considere a orientação dos componentes, o resfriamento e o acesso para testes ou retrabalhos.

Projeto de potência:
Projetar uma rede de distribuição de energia eficiente para diferentes trilhos de tensão.
Implementar capacitores de desacoplamento, reguladores de tensão e outros circuitos de gestão de energia.
Certifique-se de aterrá-lo corretamente e minimizar ruído / ondulação.

Integridade do sinal e CEM:
Controlar a impedância de rastreamento, encaminhamento e terminação de sinais digitais de alta velocidade.
Implementar blindagem, filtragem e outras técnicas para mitigar interferências eletromagnéticas (EMI).
Considere a proteção contra descargas eletrostáticas (ESD).

Gestão térmica:
Identificar os componentes de aquecimento e fornecer soluções de arrefecimento adequadas.
Incorpore vias térmicas, dissipadores de calor e considerações de fluxo de ar.

Ensaios e fabricação:
Incorporar pontos de ensaio, saltadores e outros elementos para facilitar os ensaios no circuito.
Seguir as diretrizes DFM relativas à máscara de solda, à serigrafia e a outros aspectos relacionados com a montagem.

Projeto de PCBAnormalmente envolve o uso de software CAD especializado (design assistido por computador), como o Altium Designer, Eagle ou KiCad, para capturar o esquema, organizar o PCB,e gerar os ficheiros de fabrico necessários.

Projeto de PCBAA complexidade varia de acordo com os requisitos do projecto, a densidade dos componentes, a velocidade do sinal e outros factores.Projeto de PCBArequer uma boa compreensão dos princípios dos circuitos electrónicos, dos processos de fabrico e das melhores práticas de concepção.

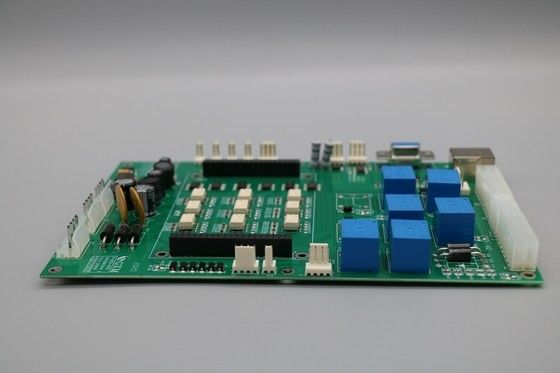

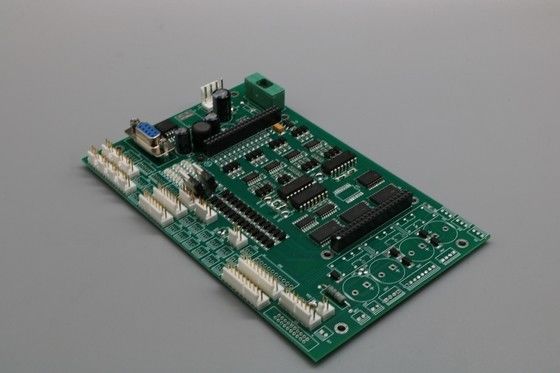

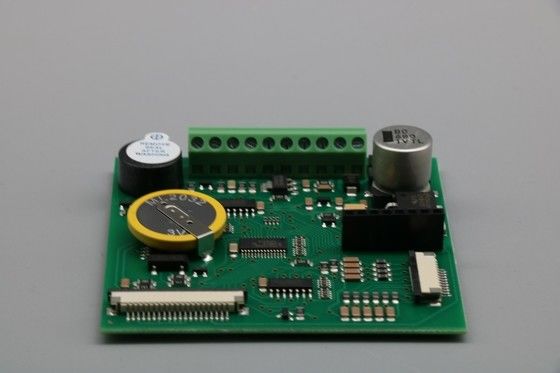

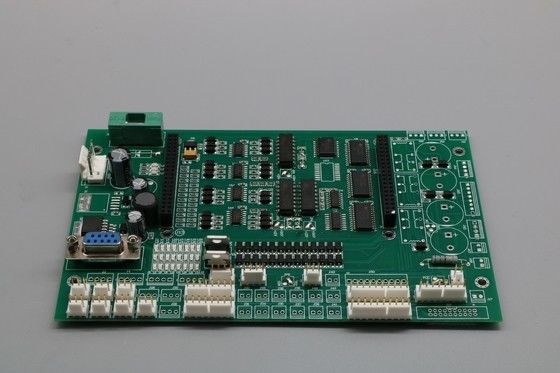

Fotografias disto.HDI Printed Circuit Board Assembly 8 camadas para telefone celular telefone celular com controle de impedância
