| Nome da marca: | KAZ Circuit |
| Número do modelo: | PCB-B-0014 |
| Quantidade mínima: | 1 PC |
| preço: | USD/pc |
| Condições de pagamento: | T/T, Western Union, Paypal |
| Capacidade de abastecimento: | 20.000 medidores quadrados/mês |
PCBA Design FR4 94V0 PCB Board HDI Printed Circuit Boards 100% E-Testing 600 mm x 1200 mm
Especificações pormenorizadas 1.0mm espessura da placa 1 oz verde somdask smart home placa de circuito impresso PCB:
| Camadas | 4 |
| Materiais | FR-4 |
| Espessura da placa | 1.6 mm |
| Espessura de cobre | 1/ 1/ 1 oz. |
| Tratamento de superfície | ENIG 2u" |
| Soldmask & Silkscreen | Verde e Branco |
| Padrão de qualidade | Classe IPC 2, 100% de ensaios em E |
| Certificados | TS16949, ISO9001, UL, RoHS |
O que a KAZ pode fazer por si e pela sua empresa
Para obter uma cotação completa do PCB/PCBA, forneça as informações seguintes:
Projeto de PCBA É o processo de criação do layout e colocação de componentes para circuitos eletrônicos em uma placa de circuito impresso.Projeto de PCBAA utilização de dispositivos eletrónicos é essencial para o sucesso do fabrico e funcionamento dos dispositivos eletrónicos.Projeto de PCBA:
Captura esquemática:
Definir a funcionalidade e as ligações dos circuitos electrónicos.
Escolha os componentes e embalagens adequados.
Assegura o fluxo lógico e a adesão às regras de projeto.
Disposição do PCB:
Definir as dimensões, a forma e a estrutura das camadas da placa.
Colocar os componentes de forma ideal para a funcionalidade, gestão térmica e fabricação.
Roteamento de cabos para conectar componentes, tendo em conta a integridade do sinal, a distribuição de energia e a compatibilidade eletromagnética (EMC).
Incorporar diretrizes de conceção para fabrico (DFM).
Seleção e colocação dos componentes:
Selecionar componentes com base em requisitos elétricos, mecânicos e ambientais.
Organizar componentes para minimizar os comprimentos de traço, otimizar os caminhos do sinal e facilitar a montagem.
Considere a orientação dos componentes, o resfriamento e o acesso para testes ou retrabalhos.
Projeto de potência:
Projetar uma rede de distribuição de energia eficiente para diferentes trilhos de tensão.
Implementar capacitores de desacoplamento, reguladores de tensão e outros circuitos de gestão de energia.
Certifique-se de aterrá-lo corretamente e minimizar ruído / ondulação.
Integridade do sinal e CEM:
Controlar a impedância de rastreamento, encaminhamento e terminação de sinais digitais de alta velocidade.
Implementar blindagem, filtragem e outras técnicas para mitigar interferências eletromagnéticas (EMI).
Considere a proteção contra descargas eletrostáticas (ESD).
Gestão térmica:
Identificar os componentes de aquecimento e fornecer soluções de arrefecimento adequadas.
Incorpore vias térmicas, dissipadores de calor e considerações de fluxo de ar.
Ensaios e fabricação:
Incorporar pontos de ensaio, saltadores e outros elementos para facilitar os ensaios no circuito.
Seguir as diretrizes DFM relativas à máscara de solda, à serigrafia e a outros aspectos relacionados com a montagem.
Projeto de PCBAnormalmente envolve o uso de software CAD especializado (design assistido por computador), como o Altium Designer, Eagle ou KiCad, para capturar o esquema, organizar o PCB,e gerar os ficheiros de fabrico necessários.
Projeto de PCBAA complexidade varia de acordo com os requisitos do projecto, a densidade dos componentes, a velocidade do sinal e outros factores.Projeto de PCBArequer uma boa compreensão dos princípios dos circuitos electrónicos, dos processos de fabrico e das melhores práticas de concepção.

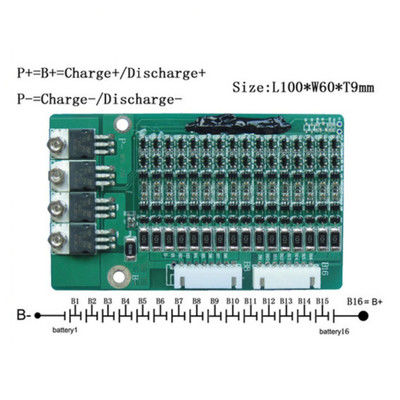

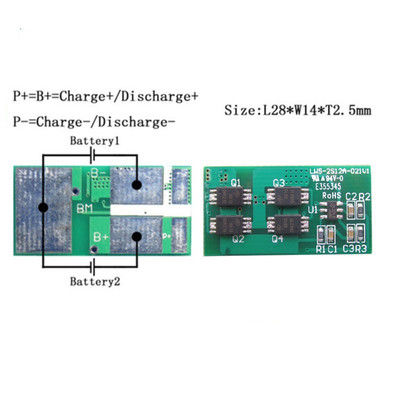

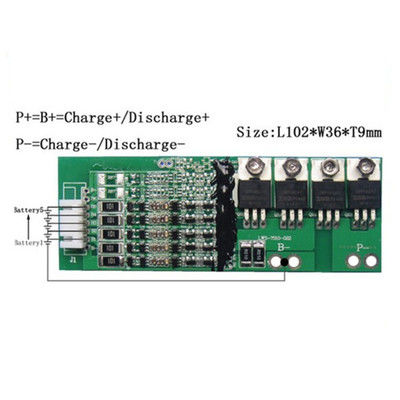

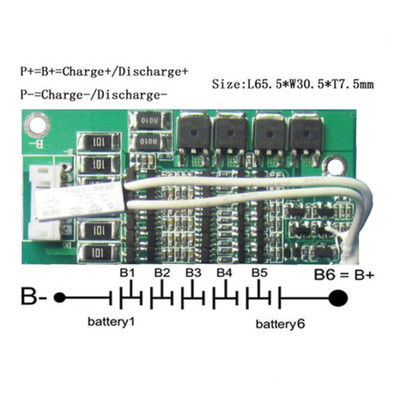

Mais fotos detalhadas para isto. 4 camadas ENIG 2u PCB de superfície FR4 com largura de linha min 3/3 mil/espaço
