Alumínio Led Heavy Copper 22- 28 camadas Custom Printed Circuit Boards PCB de cobre pesado

Alumínio Led Heavy Copper 22- 28 camadas Custom Printed Circuit Boards Heavy Copper PCB

1Características

1- Serviço OEM, feito em Shenzhen, na China.

2Fabricado pelo Gerber File e lista BOM do cliente

3. Material FR4, conforme com a norma 94V0

4. SMT, apoio tecnológico DIP

5. HASL livre de chumbo, protecção do ambiente

6. Compatível com UL, CE, ROHS

7. Envio Por DHL, UPS, TNT, EMS ou requerimento do cliente

2. PCBCapacidade técnica

Certificações:

ISO9001 / ISO14001 / ISO45001 (militar) / TS16949 (automóvel) / RoHS / UL

    PCB de cobre grossoé um tipo especial de placa de circuito impresso que tem uma camada de cobre mais espessa em comparação com um PCB padrão.Este aumento da espessura do cobre proporciona várias vantagens e é adequado para aplicações específicas.

As principais características dos PCB de cobre espesso incluem:

Espessura de cobre:
A espessura da camada de cobre de um PCB padrão é tipicamente de 1 a 2 onças por pé quadrado (oz/ft2), o que equivale a uma espessura de aproximadamente 35-70 mícrons.
PCB de cobre grossopossuem camadas de cobre significativamente mais espessas, normalmente de 3 oz/pés quadrados a 12 oz/pés quadrados ou mais, o que equivale a uma espessura de 105-420 micrões.

Capacidade de manuseio de potência:
O aumento da espessura do cobre permitePCB de cobre grossopara lidar com níveis de corrente e potência mais elevados sem acúmulo excessivo de calor ou quedas de tensão.
Isto torna-os ideais para aplicações que consomem muita energia, tais como fontes de alimentação, motores e sistemas eletrónicos de alta corrente.

Gestão térmica:
As camadas de cobre mais espessas atuam como efetivos dissipadores de calor, melhorando a dissipação de calor dos componentes de aquecimento no PCB.
Esta capacidade de gerenciamento térmico aprimorada é crítica para projetos de circuitos de alta potência, alta corrente ou alta densidade.
Condutividade elétrica
O aumento da espessura do cobre reduz a resistência do traço, melhorando o desempenho geral do circuito e a integridade do sinal.
Isto é benéfico para aplicações que exigem baixa impedância, circuitos de alta corrente, como a eletrônica de potência ou projetos digitais de alta velocidade.

Rigidez e resistência mecânica
Devido ao aumento da espessura do cobre,PCB de cobre grossotendem a ser mais resistentes e mecanicamente mais resistentes, tornando-as adequadas para aplicações com requisitos de vibração, choque ou tensão.

Desafio de fabricação:
FabricaçãoPCB de cobre grossorequer processos de fabricação especializados, tais como técnicas avançadas de perfuração, revestimento aprimorado e métodos de gravação especializados.
Estes processos de fabrico podem ser mais complexos e dispendiosos em comparação com a produção de PCBs normais.

As aplicações de PCB de cobre espesso incluem:

Eletrônicos de potência, tais como inversores, conversores e motores

Circuitos de alta corrente, incluindo sistemas industriais de controlo e distribuição

Eletrónica para automóveis, incluindo veículos eléctricos e motores híbridos

Aplicações aeroespaciais e de defesa com requisitos de potência e térmica rigorosos

Equipamento de telecomunicações e de redes com elevadas exigências de corrente e de potência

PCB de cobre grossopodem ser utilizados na concepção e desenvolvimento de sistemas eletrónicos robustos, fiáveis e de alto desempenho numa variedade de indústrias onde o manuseamento de energia,A gestão térmica e a condutividade elétrica são fatores-chave.

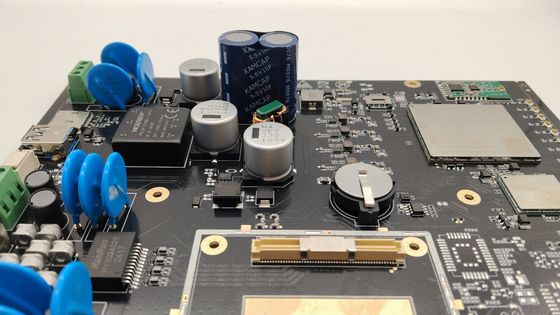

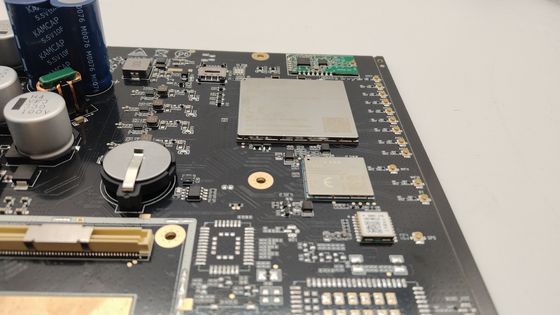

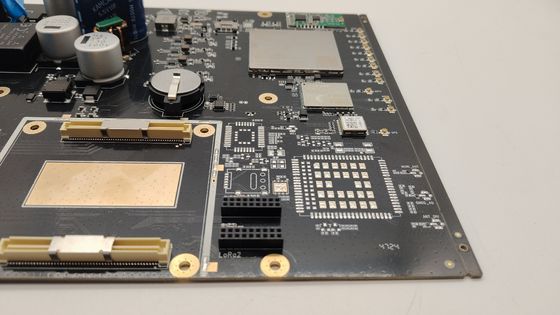

2. Imagens de PCB
