PWB multilayer
Created with Pixso.

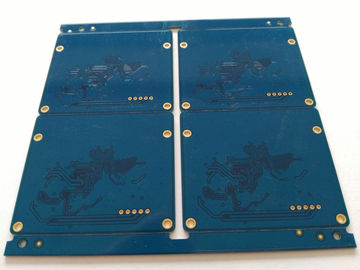

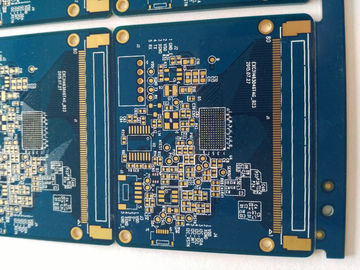

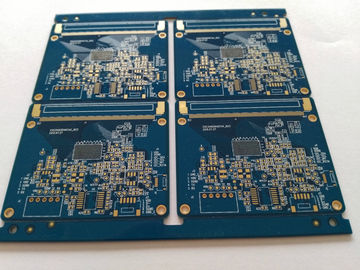

Placas de circuitos impressos de PCB de várias camadas

Placas de circuitos impressos de PCB de várias camadas

Nome da marca: KAZ
Número do modelo: KAZA-005
Quantidade mínima: 1 UNIDADE
preço: 0.1-20 USD / Unit
Condições de pagamento: T/T, Western Union, MoneyGram, L/C, D/A
Capacidade de abastecimento: 2000 m2/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
UL&ROHS
Número de camadas:
2' 30 camadas
Tamanho máximo da placa:
600 milímetros x 1200 milímetros
Matéria-prima para o PWB:
FR4, CEM-1, Tg TACONIC, de alumínio, alto material, frequência alta ROGERS, TEFLON, ARLON, material
Soou da espessura de Baords do revestimento:
0.21-7.0mm
Linha largura mínima:
3mil (0.075mm)
Linha mínima espaço:
3mil (0.075mm)
Diâmetro de furo mínimo:
0,10 milímetros
Tratamento de terminação:
HASL (Lata-ligação livre), ENIG (ouro da imersão), prata da imersão, chapeamento de ouro (ouro insta
Espessura do cobre:
0.5-14oz (18-490um)
E-testes:
E-testes 100% (testes de alta tensão); Testes de voo da ponta de prova
Detalhes da embalagem:
embalagem a vácuo
Habilidade da fonte:
2000 m2/mês
Destacar:

placa de circuito impresso do costume

,

Rígida Flex PCB

Descrição do produto

Placas de circuitos impressos de PCB de várias camadas







1.Tabela de circuitoCaracterísticas







1- Serviço OEM, feito em Shenzhen, na China.

2Fabricado pelo Gerber File e lista BOM do cliente

3. Material FR4, conforme com a norma 94V0

4. SMT, apoio tecnológico DIP

5. HASL livre de chumbo, protecção do ambiente

6. Compatível com UL, CE, ROHS

7. Envio Por DHL, UPS, TNT, EMS ou requerimento do cliente







2.Tabela de circuito Capacidade técnica







SMT Precisão de posição: 20 um
Tamanho dos componentes:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Altura máxima do componente: 25 mm
Tamanho máximo do PCB:680 × 500 mm
Dimensões mínimas de PCB: não limitadas
Espessura do PCB:0.3 a 6 mm
Peso de PCB: 3 kg
Soldado de ondas Largura máxima do PCB: 450 mm
Largura mínima do PCB: não limitada
Altura do componente: 120 mm superior/Bot 15 mm
Soldado de suor Tipo de metal: parte, inteiro, incrustação, desvio
Material metálico:Cobre, Alumínio
Revestimento de superfície: revestimento Au, revestimento de pedaços, revestimento Sn
Frequência da bexiga aérea:menos de 20%
Press-fit Faixa de pressão: 0-50KN
Tamanho máximo do PCB: 800X600 mm
Testes Tecnologia da informação e comunicação, voo de sondas, combustão, teste de funções, ciclo de temperatura





Um PCB multicamado (Printed Circuit Board) é um tipo de placa de circuito que consiste em várias camadas de material condutor separadas por camadas isolantes.É usado para fornecer interconexões complexas entre componentes eletrônicos em vários dispositivos eletrônicos.

Os PCBs de múltiplas camadas são comumente usados em aplicações onde é necessário um alto nível de complexidade ou densidade de circuito.Estas placas podem acomodar um maior número de componentes e ligações em comparação com os PCBs de uma ou duas faces.Isto torna-os adequados para dispositivos eletrónicos avançados, tais como smartphones, computadores, equipamentos de rede e eletrónica automotiva.

A construção de um PCB multicamadas envolve sandwiching múltiplas camadas de traços de cobre e material isolante juntos.fabricados tipicamente de resina epóxi reforçada com fibra de vidro (FR-4)A folha de cobre é então laminada em ambos os lados do material central, formando as camadas condutivas internas.

Para criar as interconexões desejadas, as camadas internas são gravadas para remover o cobre indesejado e criar os traços do circuito.Esses traços formam os caminhos elétricos entre os componentes e são tipicamente conectados através de furos revestidos (PTHs) que penetram toda a espessura da placa.

As camadas externas de um PCB multicamadas são tipicamente feitas de folha de cobre laminada nas superfícies superior e inferior das camadas internas.As camadas exteriores também são gravadas para criar traços de circuito e podem ser cobertas com uma máscara de solda para proteger o cobre e fornecer isolamentoO último passo envolve a aplicação de uma camada de serigrafia para rotulagem e identificação dos componentes.

O número de camadas em um PCB multicamadas pode variar dependendo da complexidade do circuito e do espaço disponível dentro do dispositivo.6 camadas, 8 camadas, e ainda mais camadas contam.

O projeto e a fabricação de PCBs multicamadas exigem ferramentas de software especializadas e processos de fabricação.e colocação dos componentesO processo de fabrico envolve uma série de etapas, incluindo a empilhamento de camadas, perfuração, revestimento, gravação, aplicação de máscara de solda e inspecção final.

Em geral, os PCB multicamadas oferecem maior flexibilidade de projeto, tamanho reduzido, melhor desempenho elétrico e melhor integridade do sinal em comparação com os PCBs de uma ou duas faces.Eles desempenham um papel crucial no desenvolvimento de dispositivos eletrónicos avançados com funcionalidades complexas.







2.Tabela de circuitoImagens

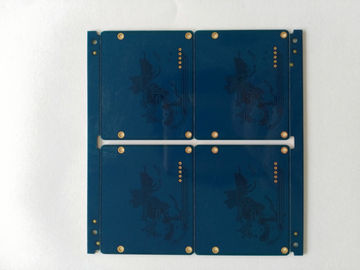

Placas de circuitos impressos de PCB de várias camadas 0

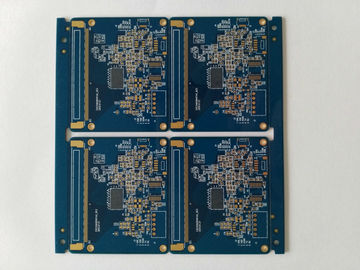

Placas de circuitos impressos de PCB de várias camadas 1
