O cobre de Multilayer Aluminum Or do controlador eletrônico baseou o PWB da placa de circuito impresso

Nome da marca:	KAZ
Número do modelo:	KAZA-002
Quantidade mínima:	1 UNIDADE
preço:	0.1-20 USD / Unit
Condições de pagamento:	T/T, Western Union, MoneyGram, L/C, D/A
Capacidade de abastecimento:	2000 m2/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL&ROHS

Contagem da camada:

2' 30 camadas

Tamanho máximo da placa:

600 milímetros x 1200 milímetros

Matéria-prima para o PWB:

FR4, CEM-1, Tg TACONIC, de alumínio, alto material, frequência alta ROGERS, TEFLON, ARLON, material

Soou da espessura de Baords do revestimento:

0.21-7.0mm

Linha largura mínima:

3mil (0.075mm)

Linha mínima espaço:

3mil (0.075mm)

Diâmetro de furo mínimo:

0,10 milímetros

Tratamento do revestimento:

HASL (Lata-ligação livre), ENIG (ouro da imersão), prata da imersão, chapeamento de ouro (ouro insta

Espessura do cobre:

0.5-14oz (18-490um)

E-testes:

E-testes 100% (testes de alta tensão); Testes de voo da ponta de prova

Detalhes da embalagem:

p/p

Habilidade da fonte:

2000 m2/mês

Destacar:

Rígida Flex PCB

Placa de Circuito Impresso PCB

Descrição do produto

Alumínio ou cobre Multilayer eletrônico da placa do PWB do controlador baseado

1. O PWB do controlador caracteriza

1. Um serviço do OEM da parada, feito em Shenzhen de China

2. Fabricado pelo arquivo de Gerber e pela lista de BOM do cliente

3. FR4 material, padrão da reunião 94V0

4. SMT, suport da tecnologia do MERGULHO

5. HASL sem chumbo, proteção ambiental

6. UL, CE, ROHS complacente

7. Enviando por DHL, por UPS, por TNT, por EMS ou por exigência de cliente

2. Capacidade técnica do PWB do controlador

SMT	Precisão da posição: 20 um
	Tamanho dos componentes: 0.4×0.2mm (01005) — 130×79mm, Aleta-MICROPLAQUETA, QFP, BGA, POP
	Altura componente máxima:: 25mm
	Tamanho máximo do PWB: 680×500mm
	Tamanho mínimo do PWB: nenhum limitado
	Espessura do PWB: 0,3 a 6mm
	Peso do PWB: 3KG
Onda-solda	Largura máxima do PWB: 450mm
	Largura mínima do PWB: nenhum limitado
	Altura componente: 120mm/Bot superior 15mm
Suor-solda	Tipo do metal: parte, todo, embutimento, desvio
	Material do metal: Cobre, alumínio
	Revestimento de superfície: chapeando o Au, tira do chapeamento, chapeando o Sn
	Taxa da bexiga de ar: menos than20%
Imprensa-ajuste	Escala da imprensa: 0-50KN
Imprensa-ajuste	Tamanho máximo do PWB: 800X600mm
Testes	TIC, voo da ponta de prova, queima, teste de função, ciclagem da temperatura

2. Imagens

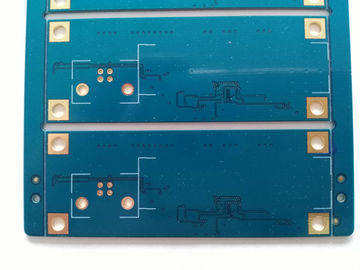

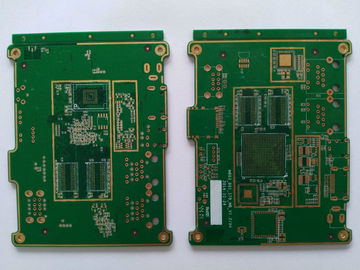

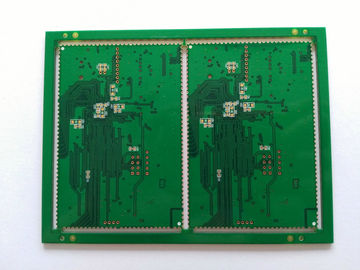

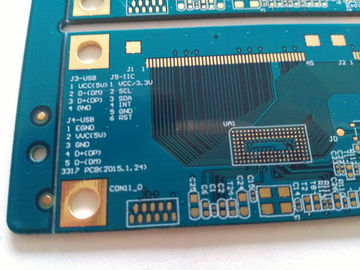

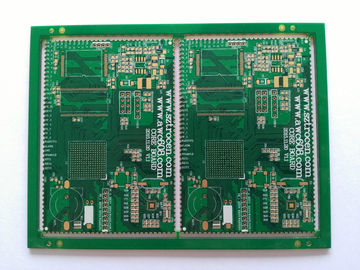

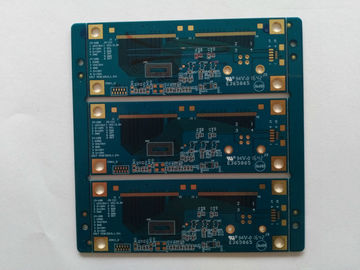

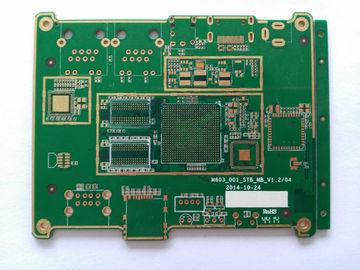

O cobre de Multilayer Aluminum Or do controlador eletrônico baseou o PWB da placa de circuito impresso 0

O cobre de Multilayer Aluminum Or do controlador eletrônico baseou o PWB da placa de circuito impresso 1

O cobre de Multilayer Aluminum Or do controlador eletrônico baseou o PWB da placa de circuito impresso 2

O cobre de Multilayer Aluminum Or do controlador eletrônico baseou o PWB da placa de circuito impresso 3
