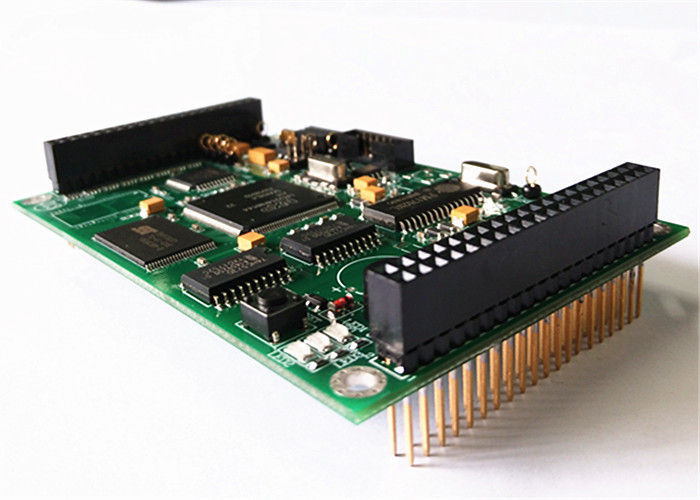

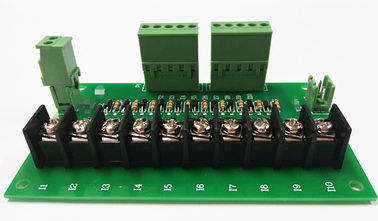

Fabricante de montagem de PCB SMT Grande comprimento FR4 PCBA Componentes de montagem Função de teste de circuito

Fabricante de montagem de PCB SMT Grande comprimento FR4 PCBA Componentes de montagem Função de teste de circuito

Características

1Serviço OEM: Made in Shenzhen da China
2Fabricado pela Gerber File e Bom LIst Oferecido pelos Clientes
3. SMT, apoio tecnológico DIP
4. Material FR4 Cumprir o padrão 94v0
5. Conforme com as normas UL, CE, ROHS
6- Tempo de entrega padrão: 4-5 dias para 2L; 5-7 para 4L. Serviço acelerado está disponível

Especificações

Material: Shengyi FR4
Espessura da placa de acabamento: 1,6 mm
Espessura de cobre finlandês: 1OZ
Camada: 2
Mascara de solda Cor: VERDE
Tela de seda: BLANCO
Tratamento de superfície: HASL LF

Tamanho acabado personalizado

O que o KAZ Circuit pode fazer por si:

Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)

Fornecimento de componentes

Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

Ficheiro Gerber, com especificação pormenorizada do PCB

Lista BOM (Melhor com Excel fomart)

Fotos do PCBA (se já fez este PCBA antes)

Informações da empresa:
KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!

Capacidade do fabricante:

Montagem de PCB SMT Procedimento:

Preparação de PCB:

Limpe o substrato de PCB para remover quaisquer contaminantes que possam afetar a qualidade da junção de solda.

Aplicar uma máscara de solda ao PCB para identificar as almofadas de cobre onde os componentes serão colocados.

Um tratamento de superfície como o ENIG (Electroless Nickel Immersion Gold) é aplicado às almofadas de cobre para promover a solderabilidade.

Impressão de pasta de solda:

Coloque o estêncil sobre o PCB com as aberturas do estêncil correspondendo às almofadas de cobre do PCB.

A pasta de solda (uma mistura de partículas de liga de solda e fluxo) é raspada através do estêncil, depositando a pasta de solda nas almofadas do PCB.

O controle preciso da espessura do estêncil, do volume da pasta de solda e da pressão da espremedora são críticos para a deposição consistente da pasta de solda.

Localização dos elementos:

As máquinas automáticas de recolha e colocação utilizam sistemas de visão para identificar com precisão os locais dos componentes e colocá-los na pasta de solda.

A orientação dos componentes, a coplanaridade e a precisão posicional são críticas para juntas de solda confiáveis.

Os componentes adicionais, tais como conectores ou dissipadores de calor, podem ser colocados manualmente.

Soldadura por refluxo:

Os componentes de PCB são passados através de um forno de refluxo com perfis de temperatura cuidadosamente controlados.

A pasta de soldadura derrete, umedecendo os componentes e as almofadas de PCB, e forma uma junção de soldadura à medida que arrefece.

Diferentes ligas de solda, como as sem chumbo (como estanho-prata-cobre), têm perfis de temperatura de refluxo específicos.

Inspecção e ensaio:

Inspeção visual (manual ou automatizada) para verificar a colocação adequada dos componentes, a qualidade das juntas de solda e possíveis defeitos.

Os sistemas de inspecção óptica automatizada (AOI) utilizam a visão de máquina para identificar e localizar rapidamente quaisquer problemas.

Os ensaios elétricos, tais como os ensaios em circuito (TIC) ou os ensaios funcionais, verificam o desempenho elétrico do PCB.

Revestimento limpo e conforme (facultativo):

Os conjuntos de PCB podem ser submetidos a um processo de limpeza para remover qualquer pasta ou fluxo de solda remanescente.

O revestimento conformal é uma camada protetora polimérica que pode ser aplicada aos PCBs para aumentar a resistência à umidade e ao ambiente.

Montagem de PCB SMTOs produtos eletrónicos são fabricados para a indústria de telecomunicações, que exige um controlo rigoroso de todo o processo para garantir a elevada qualidade e fiabilidade dos produtos eletrónicos.As tecnologias de inspecção são fundamentais para a utilização generalizada da SMT na fabricação de eletrónica moderna..
