desenvolvimento de protótipos de alta mistura produção de baixo volume SMT PCB Assembléia
Especificações pormenorizadas:
| Camadas | 2 |
| Materiais | FR-4 |
| Espessura da placa | 1.6 mm |
| Espessura de cobre | 1 oz |
| Tratamento de superfície | HASL LF |
| Soldmask & Silkscreen | Verde e Branco |
| Padrão de qualidade | Classe IPC 2, 100% de ensaios em E |
| Certificados | TS16949, ISO9001, UL, RoHS |
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Capacidade do fabricante:
| Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
| Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
| Espessura da placa | 0.3~4.0 mm |
| Camadas | 1 a 20 camadas |
| Materiais | FR-4, Alumínio, PI |
| Espessura de cobre | 0.5 ~ 4 oz |
| Material Tg | Tg140~Tg170 |
| Tamanho máximo do PCB | 600*1200 mm |
| Dimensão do buraco | 0.2 mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
Capacidade SMT
Desenvolvimento de protótipos de alta mistura produção de baixo volume SMT PCB Assembly
Definição:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)O SMT é um método de montagem de componentes eletrónicos diretamente na superfície de um PCB, em vez de inserí-los em furos na placa.
Aplicações:
Desenvolvimento de protótipos de alta mistura de produção de baixo volume SMT PCB é ideal para:
Criação de protótipos de novos produtos eletrónicos
Produção de pequenos lotes de PCBs sob medida
Fabricação de circuitos de produção em baixo volume de PCB
Vantagens:
Dimensões e peso reduzidos: os componentes SMT são menores e mais leves do que os componentes tradicionais de furo, resultando em PCBs menores e mais leves.
Maior densidade: a SMT permite uma maior densidade de componentes em uma PCB, permitindo mais funcionalidade em um espaço menor.
Melhor desempenho: os componentes SMT têm condutas mais curtas, o que reduz a indutividade e a capacitância, levando a uma melhor integridade e desempenho do sinal.
Menor custo: a montagem SMT é mais automatizada do que a tradicional montagem através de buracos, resultando em menores custos de mão-de-obra.
Maior fiabilidade: os componentes SMT são menos propensos a sofrer falhas nas juntas de solda devido aos condutores mais curtos e ao processo de solda mais preciso.
Processo:
O processo de montagem de PCB SMT de produção em baixo volume de alta mistura de desenvolvimento de protótipos envolve tipicamente as seguintes etapas:
Projeto: A PCB é projetada utilizando software de projeto assistido por computador (CAD).
Fabricação: O PCB é fabricado usando um processo chamado fotolitografia.
Aplicação de pasta de solda: A pasta de solda é aplicada ao PCB nos locais onde os componentes serão colocados.
Colocação dos componentes: os componentes SMT são colocados na PCB utilizando uma máquina de recolha e colocação.
Soldadura por refluxo: O PCB é passado através de um forno de refluxo, que aquece a pasta de soldadura e a reflui, formando juntas de soldadura entre os componentes e o PCB.
Inspecção: PCB

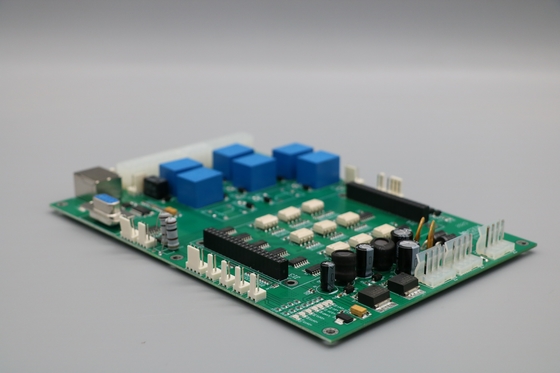

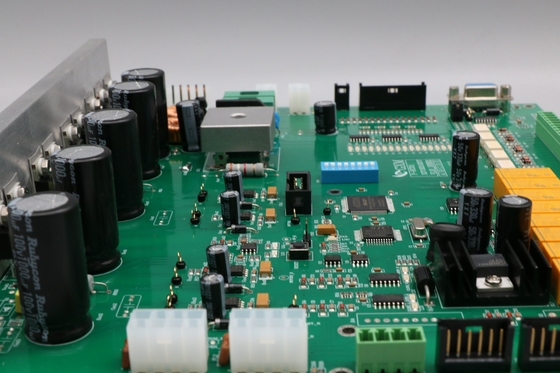

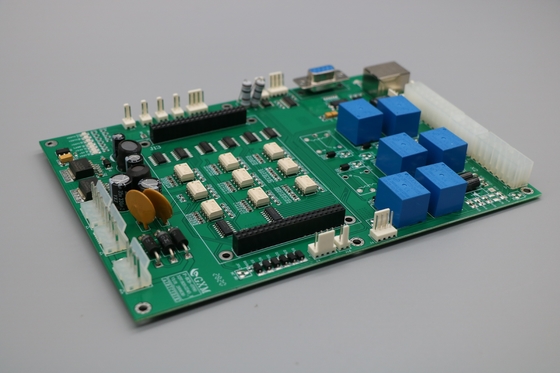

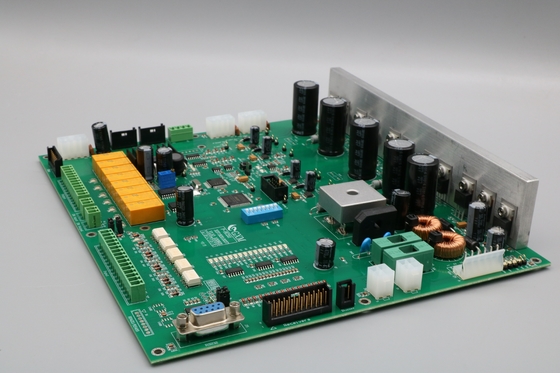

Fotografias disto. desenvolvimento de protótipos de alta mistura produção de baixo volume SMT PCB Assembléia
