Fornecedor de serviços de fabrico eletrónico

A montagem de circuito impresso (PCA) refere-se ao processo de montagem de componentes eletrônicos em uma placa de circuito impresso (PCB) para criar um sistema eletrônico funcional.Inclui a solda ou fixação dos componentes ao PCB, fazer ligações eléctricas e assegurar o bom funcionamento do circuito montado.

Aqui estão os passos-chave envolvidos na montagem de circuitos impressos:

Colocação de componentes: Os componentes eletrônicos, como resistores, capacitores, circuitos integrados, conectores e outros dispositivos, são colocados na PCB de acordo com as especificações de projeto.Isso pode ser feito manualmente ou usando máquinas automáticas de pick-and-place que posicionam com precisão os componentes nas almofadas designadas.

Soldadura: uma vez que os componentes são colocados, o processo de soldadura é empregado para criar conexões elétricas entre os componentes e o PCB.como a solda por refluxo, soldagem por ondas ou soldagem selectiva, consoante o tipo de componentes e os requisitos de montagem.A solda garante uma ligação elétrica segura e fiável entre os componentes e o PCB.

Inspecção: Após a solda, o PCA é submetido a uma inspecção para verificar a qualidade do conjunto.ou outros métodos de ensaio são utilizados para detectar quaisquer defeitos de soldaA inspecção ajuda a assegurar a fiabilidade e a funcionalidade do circuito montado.

Teste e verificação funcional: uma vez concluída a inspecção, o PCB montado passa por testes para verificar a sua funcionalidade.incluindo os ensaios em circuito (TIC), testes funcionais ou testes de varredura de limites, para garantir que o circuito montado funcione como previsto.Os testes envolvem a aplicação de sinais de entrada e a verificação da resposta de saída para verificar o bom funcionamento do circuito.

Reelaboração e reparação: se forem identificados defeitos ou problemas durante a inspecção ou ensaio, pode ser necessário reelaboração ou reparação.com um comprimento de 80 mm ou mais, mas não superior a 150 mmA reelaboração garante que o conjunto cumpra os padrões de qualidade exigidos.

Finalização: Uma vez que o conjunto passa pela inspeção, testes e qualquer retrabalho necessário, ele é considerado pronto para mais integração ou implantação.O PCB montado pode ser submetido a processos adicionais, como revestimento conforme, quando é aplicado um revestimento protetor contra factores ambientais como a umidade, a poeira ou a corrosão.

A montagem de circuitos impressos é um passo crítico na fabricação de sistemas eletrónicos.e controlo de qualidade para garantir a funcionalidade fiável do circuito montado.

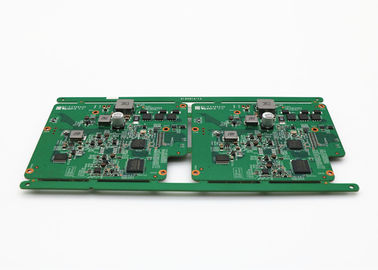

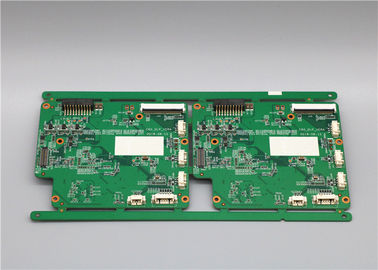

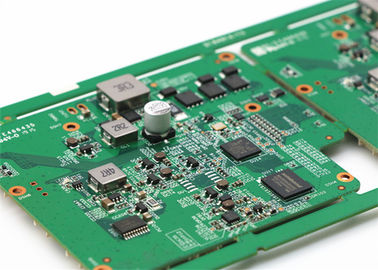

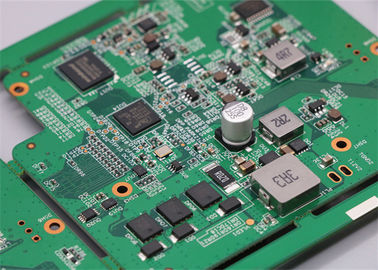

Imagens

O que o KAZ Circuit pode fazer por si:

• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP
• Construção e ensaios de caixas

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotografias do PCBA (se já tiver produzido este PCBA anteriormente)

Informações da empresa:


A KAZ Circuit atua como fabricante de PCB&PCBA desde 2007. especializada na fabricação de protótipos de rotação rápida e séries de volume pequeno a médio de circuitos rígidos, flexíveis, flexíveis, flexíveis e flexíveis.Placas rígidas-flex e de várias camadas.

Além disso, temos uma forte força na fabricação de placas de circuito de substrato de alumínio, placas de material MEGTRON e placas HDI de 2 e 3 passos e etc.

Além de seis linhas de produção SMT e 2 linhas DIP, também fornecemos um serviço completo aos nossos clientes.

Capacidade do fabricante:
