| Nome da marca: | KAZ Circuit |
| Número do modelo: | PCB-S-001 |
| Quantidade mínima: | 1 PC |
| preço: | USD/pc |
| Condições de pagamento: | T/T, Western Union, Paypal |
| Capacidade de abastecimento: | 20.000 medidores quadrados/mês |
Serviço de Fabricação Eletrônica Assemblagem de PCB de Volta Rápida
Especificações pormenorizadas:
| Camadas | 6 |
| Materiais | FR-4 |
| Espessura da placa | 1.6 mm |
| Espessura de cobre | 1 oz |
| Tratamento de superfície | ENIG |
| Soldmask & Silkscreen | Verde |
| Padrão de qualidade | Classe IPC 2, 100% de ensaios em E |
| Certificados | TS16949, ISO9001, UL, RoHS |
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Informações da empresa:
KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!
Capacidade do fabricante:
| Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
| Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
| Espessura da placa | 0.3~4.0 mm |
| Camadas | 1 a 20 camadas |
| Materiais | FR-4, Alumínio, PI |
| Espessura de cobre | 0.5 ~ 4 oz |
| Material Tg | Tg140~Tg170 |
| Tamanho máximo do PCB | 600*1200 mm |
| Dimensão do buraco | 0.2 mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
Capacidade SMT
A montagem de PCB de protótipo refere-se ao processo de montagem e fabricação de um pequeno lote ou de um único protótipo de placa de circuito impresso (PCB).Este processo envolve a solda de componentes eletrônicos no PCB para criar um circuito eletrônico funcional.
Aqui estão os passos gerais envolvidos na montagem de PCB de protótipo:
PCB Design: O primeiro passo é projetar o layout do PCB usando ferramentas de software como o software EDA (Electronic Design Automation).e definição das dimensões do PCB.
Geração de arquivo Gerber: após o projeto do PCB ser concluído, um arquivo Gerber é gerado.Traços de cobre, furos e máscara de solda.
Aquisição de componentes: uma vez que os arquivos Gerber estejam prontos, é necessário adquirir os componentes eletrônicos necessários para a montagem.É essencial garantir que você tem os componentes corretos e quantidades necessárias para o protótipo.
Fabricação de PCB: os arquivos Gerber são enviados para um serviço de fabricação de PCB ou fabricante para produzir o PCB real.e furos de perfuração de acordo com as especificações de projeto.
Criação de estêncil: Um estêncil é usado para aplicar pasta de solda no PCB antes da colocação do componente.O estêncil é tipicamente feito de metal e tem aberturas para as almofadas de solda de cada componente montado na superfície.
Aplicação de pasta de solda: A pasta de solda, uma mistura pegajosa de pequenas bolas de solda e fluxo, é aplicada ao PCB usando o estêncil.A pasta de solda é aplicada nas almofadas de solda designadas para cada componente.
Colocação dos componentes: Os componentes são então colocados na pasta de solda, manualmente ou utilizando máquinas de recolha e colocação automatizadas.A máquina pick-and-place usa um bocal de vácuo para pegar cada componente de um rolo ou bandeja e colocá-lo com precisão sobre a pasta de solda.
Soldadura: Após a colocação dos componentes, o PCB é submetido a um processo de soldadura por refluxo.Criando uma ligação mecânica e elétrica permanente entre os componentes e o PCB.
Inspecção e ensaio: Uma vez concluído o processo de solda, o conjunto de PCB é submetido a uma inspecção de qualidade para garantir que todos os componentes estejam correctamente colocados e soldados.Inspecção óptica automatizada (AOI)O PCB montado é então testado para verificar a sua funcionalidade.
Reelaboração e depuração: se forem identificados problemas durante a inspeção ou teste, pode ser necessário reelaboração.como re-soldagem de componentes ou correção de defeitos de soldagem. A depuração também pode ser necessária para solucionar problemas e resolver quaisquer problemas funcionais.
Finalização: uma vez que o protótipo do conjunto de PCB passa pela inspeção e teste, é considerado pronto para avaliação adicional ou integração em um sistema maior.
Vale a pena notar que os detalhes específicos do processo de montagem do protótipo de PCB podem variar dependendo de fatores como a complexidade do projeto, o tamanho do PCB,e os recursos de fabrico disponíveis.

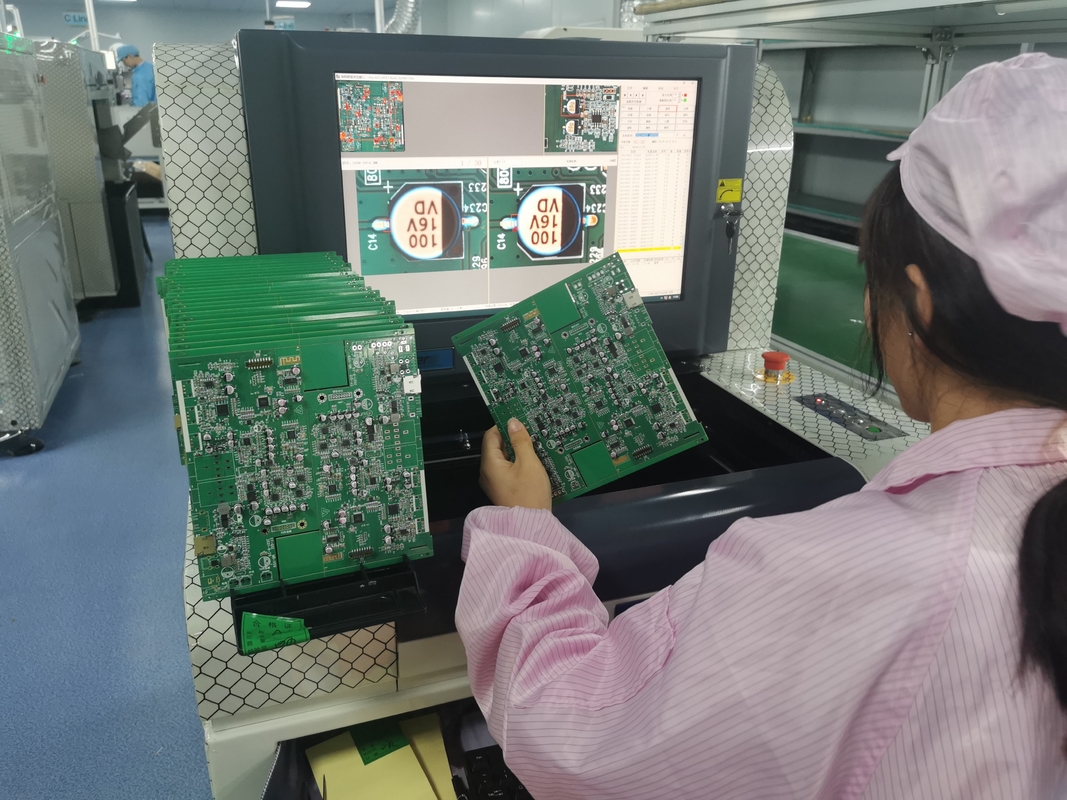

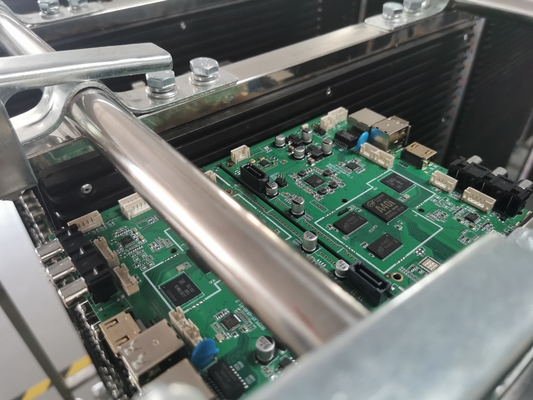

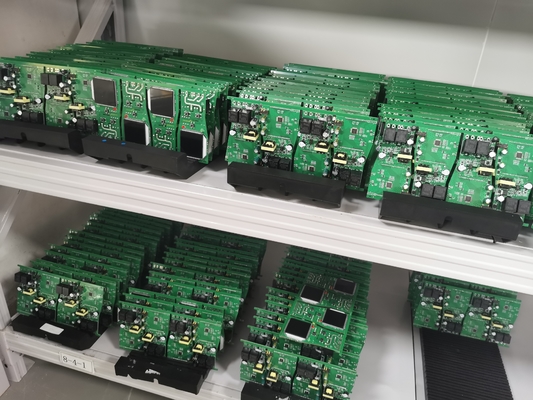

Fotos deServiço de Fabricação Eletrónica Serviço de Montagem de PCB de Volta Rápida
