| Nome da marca: | KAZ Circuit |
| Número do modelo: | PCB-B-0010 |
| Quantidade mínima: | 1 PC |
| preço: | USD/pc |
| Condições de pagamento: | T/T, Western Union, Paypal |
| Capacidade de abastecimento: | 20.000 medidores quadrados/mês |

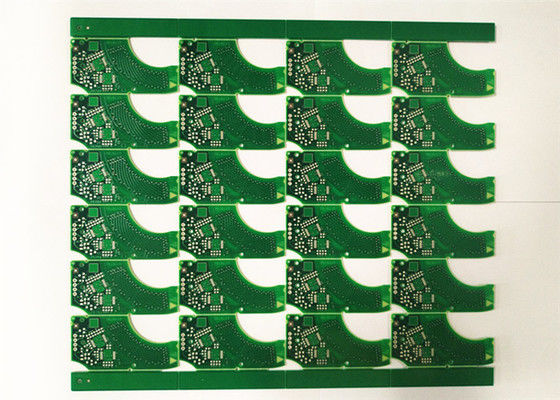

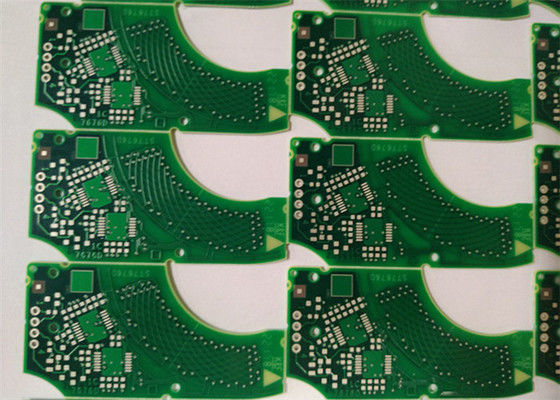

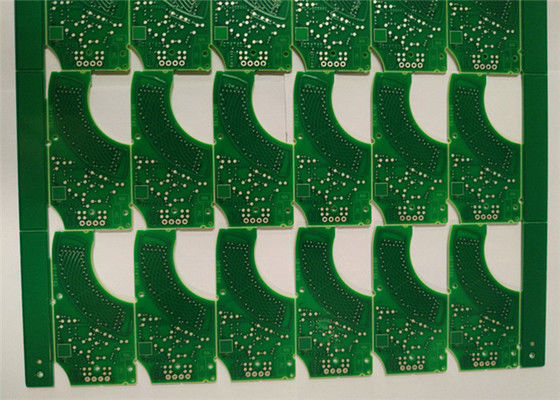

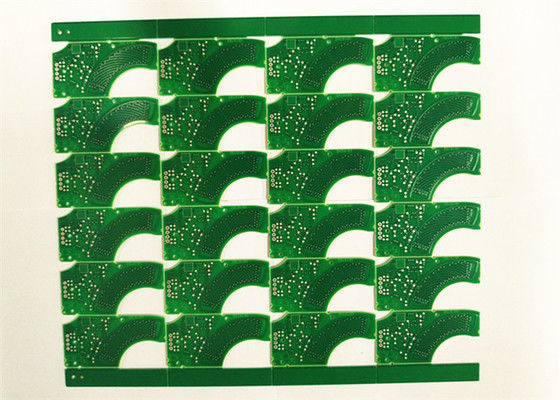

138.5*160mm / 25UP 94v 0 Placa de circuito ENIG Superfície FR4 HDI Placas de circuito impresso PCB automotivo
Como fazer uma encomenda:
Mais informações sobre o KAZ:
Capacidade de produção - PCB rígidos
| Ponto | Capacidade de produção |
| Tipo de produtos | De lado único, de lado duplo e multicamadas |
| Tamanho máximo da placa | Capacidade de produção: 600*1500 mm |
| Multicamadas: 600*1.200 mm | |
| Revestimento de superfície | HASL, ENIG, OSP, Immersion Silver, Golden Finger, etc. |
| Camadas | 1 ~ 20 |
| Espessura da barra | 0.4~4.0 mm |
| Cobre de base | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Material do quadro | FR-4, Base de alumínio, polimida, base de cobre, base cerâmica |
| Min. Tamanho do buraco de perfuração | 0.1 mm |
| Largura e espaço mínimos da linha | 0.075mm |
| Colocando ouro | Níquel espessura 2.5 ~ 5mm, espessura de ouro 0.05 ~ 0.1mm |
| Pulverização de estanho | Espessura de estanho 2,5-5 mm |
| Espaço de moagem | fio e borda: 0,15 mm, buraco e borda: 0,2 mm, Tolerância de contorno: +/- 0,1 mm |
| Socket Chamfer | Ângulo: 30°/45°/60° Profundidade: 1~3mm |
| V-Cut | Ângulo: 30°/45°/60° Profundidade: 1/3 da espessura da prancha, min. |
| Teste de ligação e desconexão | Área máxima de ensaio: 400*1.200 mm |
| Ponto máximo de ensaio: 12.000 pontos | |
| Tensão máxima de ensaio: 300 V | |
| Resistência de isolamento máxima: 100 mΩ | |
| Tolerância de controlo da impedância | ± 10% |
| A resistência da solda | 85°C~105°C / 280°C~360°C |
O que o KAZ Circuit pode fazer por si:
Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
Fornecimento de componentes
Associação de PCB/SMT/DIP
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Ficheiro Gerber, com especificação pormenorizada do PCB
Lista BOM (Melhor com Excel fomart)
Fotos do PCBA (se já fez este PCBA antes)
PCB para automóveis Os veículos automóveis são componentes essenciais dos veículos modernos e desempenham um papel vital na electrónica e nos sistemas de controlo.Estes PCBs são projetados para suportar os ambientes adversos e exigências rigorosas da indústria automotiva.
As principais características e considerações para os PCB automotivos incluem:
Confiabilidade e Durabilidade:
PCB para automóveisDeve ser capaz de funcionar de forma fiável sob temperaturas extremas, vibrações e outras tensões ambientais que os veículos enfrentam.
Materiais resistentes como cobre de alta qualidade, laminados premium e revestimentos especializados são usados para garantir o desempenho a longo prazo.
Segurança e conformidade:
PCB para automóveisestão sujeitos a normas de segurança e a requisitos regulamentares rigorosos,tais como os estabelecidos por organizações como a ISO (Organização Internacional de Normalização) e a IATF (International Automotive Task Force).
Os projetos devem cumprir estas normas para garantir a segurança e a fiabilidade dos sistemas dos veículos.
Miniaturização e complexidade:
A eletrônica automotiva está se tornando cada vez mais complexa, exigindo projetos de PCB mais avançados com maior densidade de componentes e fatores de forma menores.
Os PCBs multicamadas, os componentes de tom fino e as tecnologias avançadas de interconexão são frequentemente utilizados para atender aos requisitos de espaço e desempenho.
Gestão térmica:
PCB para automóveisA utilização de sistemas de aquecimento térmico é frequentemente requerida em ambientes de alta temperatura, exigindo soluções eficazes de gestão térmica, tais como dissipadores de calor, vias térmicas e tecnologias de arrefecimento especializadas.
Compatibilidade eletromagnética (EMC):
PCB para automóveisDevem ser concebidos para minimizar as interferências eletromagnéticas (EMI) e garantir uma compatibilidade eletromagnética adequada (EMC) com outros sistemas do veículo.
A proteção, a ligação à terra e o bom encaminhamento das linhas de sinalização são considerações vitais.
Componentes de categoria automóvel:
PCB para automóveisutilizar componentes eletrónicos especializados adequados às duras condições de funcionamento do veículo, tais como uma gama de temperaturas mais elevada, resistência a choques e vida útil mais longa.
As principais aplicações de PCB automotivos incluem unidades de controle de motor (ECU), módulos de controle de transmissão, sistemas de infoentretenimento, interfaces de sensores e sistemas avançados de assistência ao motorista (ADAS).
A indústria de PCB automotivo continua a evoluir, com avanços em materiais, técnicas de design e processos de fabricação para atender à crescente confiabilidade, desempenho,e requisitos de segurança dos veículos modernos.
