| Nome da marca: | KAZ Circuit |
| Número do modelo: | PCB-B-0006 |
| Quantidade mínima: | 1 PC |
| preço: | USD/pc |
| Condições de pagamento: | T/T, Western Union, Paypal |
| Capacidade de abastecimento: | 20.000 medidores quadrados/mês |

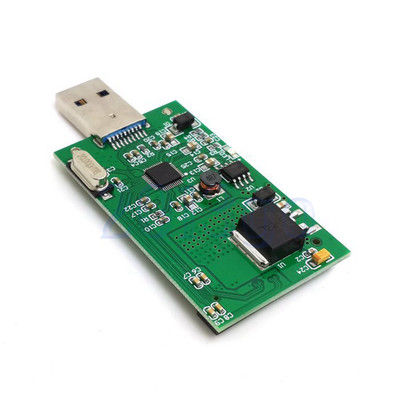

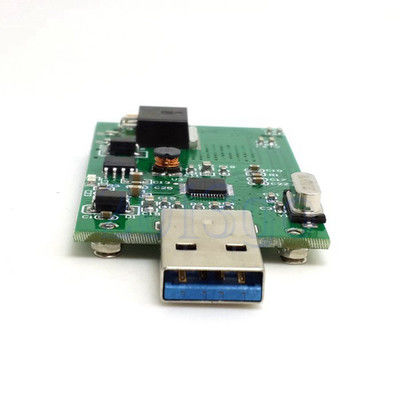

4 camadas SMT PCB Assembléia shenzhen IPC Classe 2 HASL PCB automóvel para placa de controle de freio
Especificações pormenorizadas:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
|
|
|
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Capacidade do fabricante:
| Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
| Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
| Espessura da placa | 0.3~4.0 mm |
| Camadas | 1 a 20 camadas |
| Materiais | FR-4, Alumínio, PI |
| Espessura de cobre | 0.5 ~ 4 oz |
| Material Tg | Tg140~Tg170 |
| Tamanho máximo do PCB | 600*1200 mm |
| Dimensão do buraco | 0.2 mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
Montagem de PCB SMT refere-se ao processo de fabrico de uma placa de circuito impresso (PCB) utilizando a tecnologia de montagem superficial,onde os componentes eletrónicos são colocados e soldados diretamente na superfície do PCB em vez de serem inseridos através de furos.
Os principais aspectos da montagem de PCB SMT incluem:
Colocação dos componentes:
Os componentes SMT, tais como resistores, capacitores, circuitos integrados (ICs) e outros dispositivos de montagem de superfície são colocados diretamente na superfície do PCB usando máquinas de seleção e colocação automatizadas.
A colocação precisa dos componentes é fundamental para garantir um alinhamento preciso e conexões elétricas confiáveis.
Deposição de pasta de solda:
A pasta de solda é uma mistura de partículas de liga de solda e fluxo que é depositada seletivamente nas almofadas de cobre de um PCB usando impressão por estêncil ou outros processos automatizados.
A pasta de solda atua como um material adesivo e condutor que formará a conexão elétrica entre os componentes e o PCB.
Soldadura por refluxo:
Depois de os componentes serem colocados, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Os perfis de refluxo, incluindo temperatura, tempo e atmosfera, são cuidadosamente otimizados para garantir juntas de solda fiáveis.
Detecta automaticamente:
Após o processo de refluxo, os conjuntos de PCB são inspecionados automaticamente usando uma variedade de técnicas, como inspeção óptica, inspeção por raios-X ou inspeção óptica automatizada (AOI).
Estas inspecções ajudam a identificar e corrigir eventuais problemas, tais como defeitos de solda, desalinhamento de componentes ou componentes em falta.
Ensaios e controlo de qualidade:
Os ensaios abrangentes, incluindo os ensaios funcionais, elétricos e ambientais, são realizados para garantir que os conjuntos de PCB cumpram as especificações e padrões de desempenho exigidos.
Implementa medidas de controlo da qualidade, tais como controlo estatístico do processo e análise de falhas, para manter elevados padrões de fabrico e fiabilidade do produto.
As vantagens da montagem de PCB SMT:
Maior densidade de componentes: os componentes SMT são menores e podem ser colocados mais próximos uns dos outros, resultando em um projeto de PCB mais compacto e menor.
Melhoria da fiabilidade: as juntas de solda SMT são mais resistentes às vibrações, choques e ciclos térmicos do que as conexões através de buracos.
Fabricação automatizada: O processo de montagem SMT pode ser altamente automatizado, aumentando a eficiência da produção e reduzindo o trabalho manual.
Eficiência dos custos: a montagem SMT pode ser mais rentável, especialmente para a produção em grande volume, devido à redução dos custos de material e mão-de-obra.
Aplicações de montagem de PCB SMT:
Eletrônicos de consumo: Smartphones, tablets, laptops e outros dispositivos portáteis
Eletrónica industrial: sistemas de controlo, equipamento de automação e equipamento de electrónica de potência
Eletrónica automóvel: unidades de controlo do motor, sistemas de informação e entretenimento e de segurança
Aeronáutica e defesa: aviónica, sistemas de satélites e equipamento militar
Dispositivos médicos: equipamento de diagnóstico, dispositivos implantáveis e soluções portáteis de cuidados de saúde
Montagem de PCB SMTé uma tecnologia fundamental usada para produzir dispositivos eletrônicos compactos, confiáveis e econômicos em uma variedade de indústrias.
