Placa de Circuito Impresso da Assembléia
Created with Pixso.

fabricantes de circuitos electrónicos impressos fabricantes de placas de circuitos impressos FR4 6 Layer PCB 1.6mm 2OZ

fabricantes de circuitos electrónicos impressos fabricantes de placas de circuitos impressos FR4 6 Layer PCB 1.6mm 2OZ

Nome da marca: Null
Número do modelo: KAZ
Quantidade mínima: 1pcs
preço: 0.1-5 USD
Condições de pagamento: T/T, Western Union, Paypal
Capacidade de abastecimento: 20000 medidores
Informações pormenorizadas
Lugar de origem:
CHINA
Certificação:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT e MERGULHO:
Apoio
Aplicação:
Câmera PCBA
Componentes:
Fornecido por clientes ou fornecido pelo fabricante
Teste do PWB:
AOI; 100%test para aberto e curto;
Teste de PCBA:
Raio X, teste de função
PWB:
HDI com laser e furos enterrados
Soldmask:
Verde/Bule/preto/branco
Materiais:
FR4
Superfície:
ENIG/HASL
Silkscreen:
Negro
Camada:
6 camadas
Espessura:
1,6 mm
Detalhes da embalagem:
Pacote do vácuo
Habilidade da fonte:
20000 medidores
Destacar:

FR4 6 PCB de camada

,

6 camadas de PCB 1

,

6 mm

Descrição do produto

6 camadas HDI montagem de placa de circuito impresso livre de chumbo 1,6 mm 1OZ



1Especificações pormenorizadas

Materiais FR4
Espessura da placa 1.6 mm
Tratamento de superfície Livre de chumbo
Espessura de cobre 1 / 1 / 1 / 1 / 1 / 10
Máscara de solda Verde
Tela de seda Branco
O furo de perfuração Min Laser 4 milhas
Painel V-Cut



Introdução:

Circuito eletrónico O sistema de transmissão de circuitos impresso (PCBA) é utilizado para ligar o SMT (Surface Mounted Technolofy) e o DIP na placa de circuito impresso, também chamada PCBA.



Produção:

Tanto a SMT como a DIP são meios de integração de componentes na placa de PCB.A SMT não precisa de perfurar buracos na PCB, enquanto é necessário que o DIP ligue o pin do componente ao buraco perfurado.



SMT:

O processo de produção é o seguinte: posicionamento da placa de PCB, impressão de pasta de solda, pasta e embalagem,Voltar para o fogão de solda, finalmente inspecção.





2Imagens.

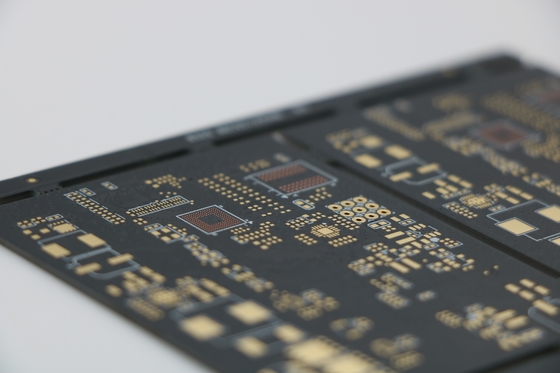

fabricantes de circuitos electrónicos impressos fabricantes de placas de circuitos impressos FR4 6 Layer PCB 1.6mm 2OZ 0fabricantes de circuitos electrónicos impressos fabricantes de placas de circuitos impressos FR4 6 Layer PCB 1.6mm 2OZ 1



Perguntas frequentes



P: Que ficheiros usam na fabricação de PCB?
A: Gerber ou Eagle, listagem BOM, PNP e posição dos componentes



P: Pode oferecer uma amostra?
R: Sim, podemos customizar você amostra para testar antes da produção em massa



Q: Quando vou obter a cotação depois de enviar Gerber, BOM e procedimento de teste?
A: No prazo de 6 horas para a cotação de PCB e cerca de 24-48 horas para a cotação de PCBA.



P: Como posso saber o processo de produção do meu PCB?

A: 5-7 dias para produção de PCB e compra de componentes, e 14 dias para montagem e teste de PCB.



P: Como posso garantir a qualidade do meu PCB?
R: Nós garantimos que cada peça de produtos de PCB funcione bem antes do envio. Vamos testá-los todos de acordo com o seu procedimento de teste.
