Detalhes dos produtos

Para casa produtos

Placa de Circuito Impresso da Assembléia

Processos de montagem de placas de circuito impresso personalizadas que oferecem opções flexíveis e escaláveis para atender aos desafios exclusivos da fabricação eletrônica

Processos de montagem de placas de circuito impresso personalizadas que oferecem opções flexíveis e escaláveis para atender aos desafios exclusivos da fabricação eletrônica

Nome da marca:	KAZ
Número do modelo:	KAZA-080
Quantidade mínima:	1 unidade
Condições de pagamento:	Western Union,T/T,L/C,D/P,MoneyGram
Capacidade de abastecimento:	100000 partes

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

UL/ROHS/ ISO9001

Nome do produto:

PCBA

Lugar de origem:

Guangdong, China

Min. Espaçamento de linha:

3 Mil (0,075 mm)

Min. Tamanho do orifício:

3 mil (0,075 mm)

Marca:

OEM

Compras de componentes:

Está bem.

SMT DIP Assembléia:

Apoiar

Tipo:

Reunião SMT

Silkscreen:

Branco

SoldMask:

Vermelho/Preto/Verde

Detalhes da embalagem:

P/P

Habilidade da fonte:

100000 partes

Destacar:

Serviço do conjunto do PWB FR4

Serviço verde do conjunto do PWB de Soldermask

Serviço do conjunto do PWB de Hasl

Descrição do produto

Material FR4 2oz 4 Camadas Montagem PCB BGA HASL Tratamento de Superfície ENIG

Montagem de Placa de Circuito Eletrônico PCB SMT

1. Características

Serviço OEM Completo, Fabricado em Shenzhen, China
Fabricado por Arquivo Gerber e Lista BOM do Cliente
Material FR4, Atende ao padrão 94V0
Suporte de tecnologia SMT, DIP
HASL Sem Chumbo, Proteção Ambiental
Conforme UL, CE, ROHS
Envio por DHL, UPS, TNT, EMS ou requisito do cliente

2. Capacidade Técnica PCBA

SMT	Precisão de posicionamento: 20 um
	Tamanho dos componentes: 0,40,2 mm (01005) —13079 mm, Flip-CHIP, QFP, BGA, POP
	Altura máx. do componente: 25 mm
	Tamanho máx. da PCB: 680*500 mm
	Tamanho mín. da PCB: sem limite
	Espessura da PCB: 0,3 a 6 mm
	Peso da PCB: 3KG
Solda por Onda	Largura máx. da PCB: 450 mm
	Largura mín. da PCB: sem limite
	Altura do componente: Topo 120 mm/Base 15 mm
Solda por Suor	Tipo de metal: peça, inteiro, embutido, desvio
	Material do metal: Cobre, Alumínio
	Acabamento da superfície: chapeamento Au, chapeamento prata, chapeamento Sn
	Taxa de bolha de ar: menos de 20%
Ajuste por pressão	Faixa de pressão: 0-50KN
Ajuste por pressão	Tamanho máx. da PCB: 800X600mm
Testes	ICT, sonda voadora, burn-in, teste de função, ciclagem de temperatura

3. Especificação do Serviço de Montagem de PCB

1	Camada	1-30 camadas
2	Material	FR-4, CEM-1, CEM-3, Hight TG, FR4 Halogen Free, FR-1, FR-2, Alumínio
3	Espessura da placa	0,2 mm-7 mm
4	Lado máx. da placa acabada	500 mm*500 mm
5	Tamanho mín. do furo perfurado	0,25 mm
6	Largura mín. da linha	0,075 mm (3 mil)
7	Espaçamento mín. da linha	0,075 mm (3 mil)
8	Acabamento/tratamento da superfície	HALS/HALS sem chumbo, estanho químico, ouro químico, ouro por imersão, prata/ouro por imersão, Osp, chapeamento de ouro
9	Espessura do cobre	0,5-4,0 oz
10	Cor da máscara de solda	verde/preto/branco/vermelho/azul/amarelo
11	Embalagem interna	Embalagem a vácuo, saco plástico
12	Embalagem externa	Embalagem padrão de caixa
13	Tolerância do furo	PTH: ±0,076, NTPH: ±0,05
14	Certificado	UL, ISO9001, ISO14001, ROHS, CQC
15	Perfuração de Perfil	Roteamento, V-CUT, Chanfro
16	Serviço de Montagem	Fornecendo serviço OEM para todos os tipos de montagem de placa de circuito impresso

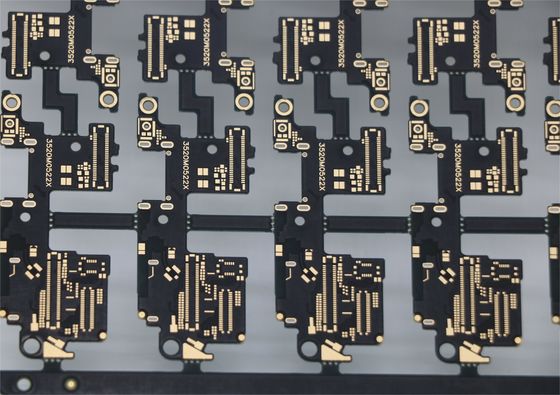

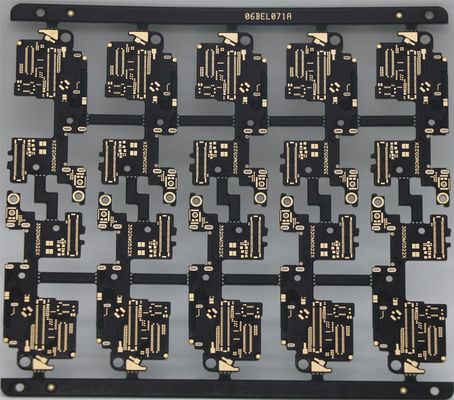

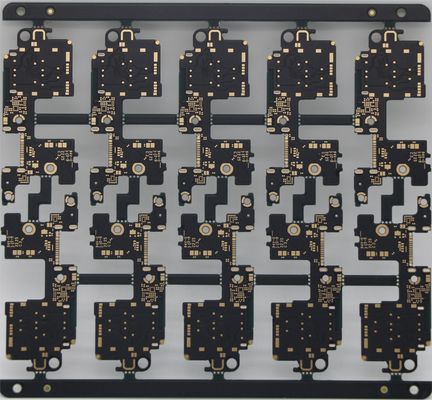

4. Imagens PCBA

Processos de montagem de placas de circuito impresso personalizadas que oferecem opções flexíveis e escaláveis para atender aos desafios exclusivos da fabricação eletrônica 0

Aplicações dos Produtos:

Comunicação Telecom
Eletrônicos de Consumo
Monitor de Segurança
Eletrônicos Veiculares
Casa Inteligente
Controles Industriais
Militar e Defesa
Automotivo
Casa Inteligente
Automação Industrial
Dispositivos Médicos
Nova Energia
E assim por diante

FAQ

P1: Você é uma fábrica ou empresa comercial?

-----Somos uma fábrica. Nossa empresa é fabricante de placas de circuito impresso.

P2: Você aceita pedidos de amostra?

------Sim, podemos aceitar pedidos de amostra.

P3: Qual é a sua política de garantia?

-----Oferecemos garantia de 2 anos. Para mercadorias defeituosas não por motivos pessoais, substituiremos por elas.

P4: Quais são seus termos de pagamento?

------Aceitamos T/T adiantado, paypal ou garantia comercial alibaba.

P5: Qual é o prazo de entrega para pedidos em massa?

------Normalmente, leva cerca de 20-35 dias, dependendo da quantidade do pedido.
