| Nome da marca: | NA |
| Número do modelo: | NA |
| Quantidade mínima: | 1pcs |
| preço: | 0.1usd/pcs |
| Condições de pagamento: | T/T, MoneyGram |
| Capacidade de abastecimento: | 10000pcs mensal |
Descrição deServiço de Montagem de PCB

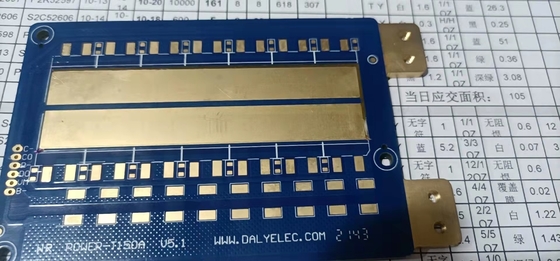

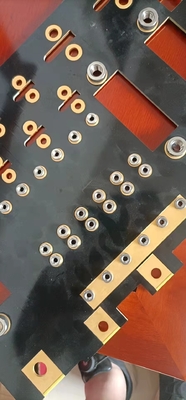

Esta placa é uma placa de circuito impresso de bloco de cobre embutido TG FR4 de 6 camadas.
À medida que o volume dos componentes eletrônicos se torna cada vez menor, o tamanho da placa de circuito PCB (PCB) fica cada vez menor e os esquemas de design de rota tornam-se cada vez mais centralizados.Devido ao aumento de potência dos dispositivos eletrônicos, a capacidade de aquecimento do PCB é muito grande, o que afeta a vida útil, o envelhecimento e até mesmo a invalidez dos dispositivos eletrônicos.
Especificação deServiço de Montagem de PCB
| 1 | Camada | 1-30 camadas |
| 2 | Material | FR-4, TG alto, FR4 livre de halogênio, |
| 3 | Espessura da placa | 0,2 mm-7 mm |
| 4 | Máx. lado da placa acabada | 510mm*1200mm |
| 5 | Tamanho mínimo do furo perfurado | 0,25 mm |
| 6 | Largura mínima da linha | 0,075 mm (3mil) |
| 7 | Espaçamento mínimo entre linhas | 0,075 mm (3mil) |
| 8 | Acabamento/tratamento de superfície | HALS/HALS isento de chumbo, estanho químico, ouro químico, ouro de imersão prata/ouro de imersão, Osp, chapeamento de ouro |
| 9 | Espessura do cobre | 0,5-4,0 onças |
| 10 | Cor da máscara de solda | verde/preto/branco/vermelho/azul/amarelo |
| 11 | embalagem interna | Embalagem a vácuo, saco de plástico |
| 12 | embalagem exterior | Embalagem de papelão padrão |
| 13 | Tolerância do furo | PTH:±0,076, NTPH:±0,05 |
| 14 | Certificado | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Perfuração de perfis | Roteamento, V-CUT, Biselamento |
| 16 | Serviço de Montagem | Fornecendo serviço OEM para todos os tipos de montagem de placas de circuito impresso |
Capacidade do produto de montagem de PCB (SMT)
| Capacidade SMT | |
| Item SMT | Capacidade |
| PCB máx.Tamanho | 510mm*1200mm(SMT) |
| Componente do chip | 0201, 0402, 0603, 0805, 1206 pacote |
| Espaço min.pin do IC | 0,1 mm |
| mín.espaço de BGA | 0,1 mm |
| Precisão máxima do conjunto do IC | ±0,01 mm |
| capacidade de montagem | ≥8 milhões de piots/dia |
| Capacidade SMT | 7 linhas de produção SMT |
| capacidade DIP | 2 linhas de produção DIP |
| Teste de montagem | Teste de ponte, teste AOI, teste de raios-X, ICT (Teste de Circuito), FCT (Teste de Circuito Funcional) |
FCT (Teste de Circuito Funcional) |
Teste de corrente, teste de tensão, teste de alta temperatura e baixa temperatura, teste de impacto de gota, teste de envelhecimento, teste à prova de água, teste à prova de vazamento e etc. Teste diferente pode ser feito de acordo com sua exigência. |
Aplicação de produtos:
1, Comunicação Telecom
2, Eletrônicos de Consumo
3, monitor de segurança
4, Eletrônica de Veículos
5, casa inteligente
6, controles industriais
7, Militar e Defesa
8, Automotivo
9, Automação Industrial
10, Dispositivos Médicos
11, Nova Energia
E assim por diante
Vantagem deServiço de Montagem de PCB
• Responsabilidade estrita do produto, seguindo o padrão IPC-A-160
• Pré-tratamento de engenharia antes da produção
• Controle do processo de produção (5Ms)
• 100% E-test, 100% inspeção visual, incluindo IQC, IPQC, FQC, OQC
• Inspeção 100% AOI, incluindo raio-X, microscópio 3D e TIC
• Teste de alta tensão, teste de controle de impedância
• Microseção, capacidade de solda, teste de estresse térmico, teste de choque
Serviços de OEM/ODM/EMS para PCBA:
· Montagem da placa PCBA, PCB: SMT & PTH & BGA
· Projeto de PCBA e gabinete
· Fornecimento e compra de componentes
· Prototipagem rápida
· Moldagem por injeção de plástico
· Estampagem de chapas metálicas
· Assembléia final
· Teste: AOI, Teste In-Circuit (ICT), Teste Funcional (FCT)
· Desembaraço aduaneiro para importação de materiais e exportação de produtos
Agora somos uma fábrica que pode fornecer um serviço de balcão único,
da produção de PCB, os componentes que compram para os componentes montam.
Com mais de 15 anos de experiência na fabricação e montagem de PCBs, a KAZ Circuit oferece opções de fabricação flexíveis que se adaptam às metas de custo, requisitos de entrega e demandas flutuantes em volume.
