| Nome da marca: | NA |
| Número do modelo: | NA |
| Quantidade mínima: | 1PCS |
| preço: | 0.1usd |
| Condições de pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidade de abastecimento: | 10000pcs mensal |
Descrição do serviço do conjunto do PWB

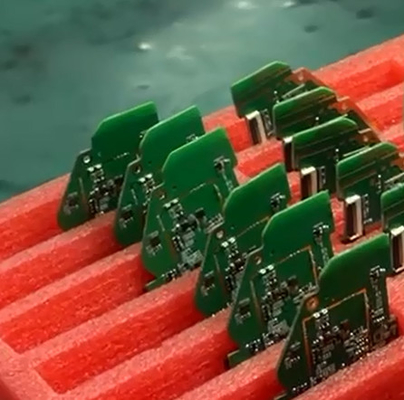

esta placa é 10 camadas de FR4 TG150 com tratamento de superfície ENIG 2u” para Smartphone. nós podemos aceitar o protótipo do PWB, volume do samll, médio e de grande volume. nenhum pedido de MOQ para order.all novo de nosso PWB é certificação encontrada do UL, dos TS 16949, do ROHS, do ISO etc.
Especificação do serviço do conjunto do PWB
| 1 | Camada | 1-30 camada |
| 2 | Material | FR-4, CEM-1, CEM-3, altura TG, FR4 halogênio livre, FR-1, FR-2, alumínio |
| 3 | Espessura da placa | 0.2mm-7mm |
| 4 | Lado da placa de Max.finished | 510mm*1200mm |
| 5 | Tamanho do furo de Min.drilled | 0.25mm |
| 6 | Largura de Min.line | 0.075mm (3mil) |
| 7 | Min.line que spaceing | 0.075mm (3mil) |
| 8 | Revestimento/tratamento de superfície | HALS/HALS sem chumbo, lata química, ouro químico, ouro Inmersion da imersão de prata/ouro, Osp, chapeamento de ouro |
| 9 | Espessura de cobre | 0.5-4.0oz |
| 10 | Cor da máscara da solda | verde/preto/branco/vermelho/azul/amarelo |
| 11 | Embalagem interna | Vácuo que embala, saco de plástico |
| 12 | Embalagem exterior | Embalagem padrão da caixa |
| 13 | Tolerância do furo | PTH: ±0.076, NTPH: ±0.05 |
| 14 | Certificado | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Perfilando a perfuração | Roteamento, V-CUT, chanfrando |
| 16 | Serviço do conjunto | Proporcionando o serviço do OEM a todos os tipos de conjunto da placa de circuito impresso |
Capacidade do produto do conjunto do PWB (SMT)
| Capacidade de SMT | |
| Artigo de SMT | Capacidade |
| Tamanho máximo do PWB | 510mm*1200mm (SMT) |
| Componente da microplaqueta | 0201, 0402, 0603, 0805, pacote 1206 |
| Espaço de Min.pin de IC | 0.1mm |
| Espaço mínimo de BGA | 0.1mm |
| Max.precision do conjunto de IC | ±0.01mm |
| Capacidade do conjunto | ≥8 milhão piots/dia |
| Capacidade de SMT | 7 linhas de produção de SMT |
| Capacidade do MERGULHO | 2 linhas de produção do MERGULHO |
| Testes do conjunto | Teste da ponte, teste de AOI, teste do raio X, TIC (no teste do circuito), FCT (teste funcional do circuito) |
FCT (teste funcional do circuito) |
Teste atual, teste da tensão, teste da alta temperatura e da baixa temperatura, teste de impacto da gota, teste de envelhecimento, teste de prova da água, teste da escapamento-prova e etc. O teste diferente pode ser feito de acordo com sua exigência. |
Aplicação dos produtos:
1, uma comunicação das telecomunicações
2, produtos eletrónicos de consumo
3, monitor da segurança
4, veículo Electronices
5, Smart Home
6, controles industriais
7, militar & defesa
8, automotivo
9, automatização industrial
10, dispositivos médicos
11, New Energy
E assim por diante
Vantagem do serviço do conjunto do PWB
• Responsabilidade de produto restrita, tomando o padrão IPC-A-160
• Pré-tratamento da engenharia antes da produção
• Produção controle de processos (5Ms)
• 100% E-teste, inspeção visual de 100%, incluindo IQC, IPQC, FQC, OQC
• Inspeção, incluir o raio X, microscópio 3D e TIC de 100% AOI
• Teste de alta tensão, teste de controle da impedância
• Micro seção, capacidade de solda, teste de esforço térmico, teste chocante
Serviços de OEM/ODM/EMS para PCBA:
· PCBA, conjunto da placa do PWB: SMT & PTH & BGA
· PCBA e projeto do cerco
· Fonte e comprar dos componentes
· Criação de protótipos rápida
· Modelação por injeção plástica
· Carimbo da folha de metal
· Conjunto final
· Teste: AOI, teste no circuito (TIC), teste funcional (FCT)
· Operações de desalfandegamento para a importação e a exportação materiais do produto
Nós temos sido agora uma fábrica que pudesse proporcionar o serviço de uma parada,
da produção do PWB, os componentes que compram aos componentes montam.
