Tempo de execução rápido Serviço de montagem de placas de PCB de protótipo

Tempo de execução rápido Serviço de montagem de placas de PCB de protótipo


Especificações pormenorizadas:

O que o KAZ Circuit pode fazer por si:

• Design de PCB e PCBA
• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotos do PCBA (se já fez este PCBA antes)

Capacidade do fabricante:


Capacidade SMT

    Montagem de PCB SMTrefere-se ao processo de fabrico de uma placa de circuito impresso (PCB) utilizando a tecnologia de montagem superficial,onde os componentes eletrónicos são colocados e soldados diretamente na superfície do PCB em vez de serem inseridos através de furos.

Os principais aspectos da montagem de PCB SMT incluem:

Colocação dos componentes:

Os componentes SMT, tais como resistores, capacitores, circuitos integrados (ICs) e outros dispositivos de montagem de superfície são colocados diretamente na superfície do PCB usando máquinas de seleção e colocação automatizadas.

A colocação precisa dos componentes é fundamental para garantir um alinhamento preciso e conexões elétricas confiáveis.

Deposição de pasta de solda:

A pasta de solda é uma mistura de partículas de liga de solda e fluxo que é depositada seletivamente nas almofadas de cobre de um PCB usando impressão por estêncil ou outros processos automatizados.

A pasta de solda atua como um material adesivo e condutor que formará a conexão elétrica entre os componentes e o PCB.

Soldadura por refluxo:

Depois de os componentes serem colocados, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Os perfis de refluxo, incluindo temperatura, tempo e atmosfera, são cuidadosamente otimizados para garantir juntas de solda fiáveis.

Detecta automaticamente:

Após o processo de refluxo, os conjuntos de PCB são inspecionados automaticamente usando uma variedade de técnicas, como inspeção óptica, inspeção por raios-X ou inspeção óptica automatizada (AOI).

Estas inspecções ajudam a identificar e corrigir eventuais problemas, tais como defeitos de solda, desalinhamento de componentes ou componentes em falta.

Ensaios e controlo de qualidade:

Os ensaios abrangentes, incluindo os ensaios funcionais, elétricos e ambientais, são realizados para garantir que os conjuntos de PCB cumpram as especificações e padrões de desempenho exigidos.

Implementa medidas de controlo da qualidade, tais como controlo estatístico do processo e análise de falhas, para manter elevados padrões de fabrico e fiabilidade do produto.

As vantagens da montagem de PCB SMT:

Maior densidade de componentes: os componentes SMT são menores e podem ser colocados mais próximos uns dos outros, resultando em um projeto de PCB mais compacto e menor.

Melhoria da fiabilidade: as juntas de solda SMT são mais resistentes às vibrações, choques e ciclos térmicos do que as conexões através de buracos.

Fabricação automatizada: O processo de montagem SMT pode ser altamente automatizado, aumentando a eficiência da produção e reduzindo o trabalho manual.

Eficiência dos custos: a montagem SMT pode ser mais rentável, especialmente para a produção em grande volume, devido à redução dos custos de material e mão-de-obra.

Aplicações de montagem de PCB SMT:

Eletrônicos de consumo: Smartphones, tablets, laptops e outros dispositivos portáteis

Eletrónica industrial: sistemas de controlo, equipamento de automação e equipamento de electrónica de potência

Eletrónica automóvel: unidades de controlo do motor, sistemas de informação e entretenimento e de segurança

Aeronáutica e defesa: aviónica, sistemas de satélites e equipamento militar

Dispositivos médicos: equipamento de diagnóstico, dispositivos implantáveis e soluções portáteis de cuidados de saúde

Montagem de PCB SMTé uma tecnologia fundamental usada para produzir dispositivos eletrônicos compactos, confiáveis e econômicos em uma variedade de indústrias.

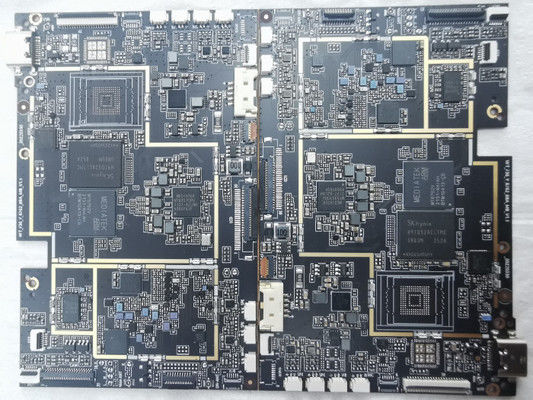

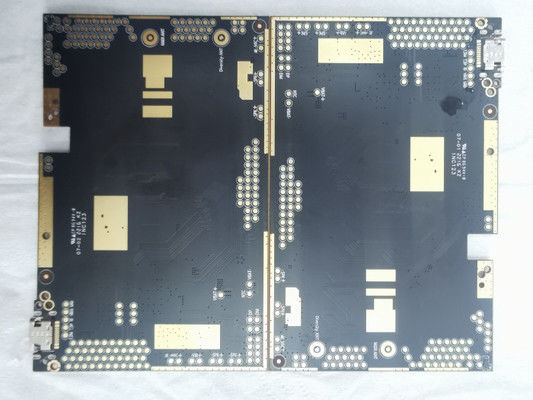

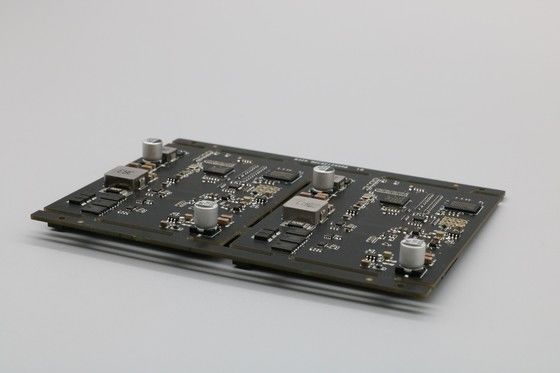

Fotografias do tempo de execução rápido
