6 camada FR4 HDI PCB Protótipo de montagem fabricante de montagem de PCB

6 camada FR4 HDI PCB Protótipo de montagem fabricante de montagem de PCB

Nome da marca: Null
Número do modelo: KAZD
Quantidade mínima: 1PC
preço: 0.1-5 usd/pc
Condições de pagamento: T/T, Western Union, Paypal
Capacidade de abastecimento: 20000㎡ pelo mês
Informações pormenorizadas
Lugar de origem:
CHINA
Certificação:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT&DIP:
Apoio
Aplicação:
Equipamento do metrô
Teste do PWB:
teste elétrico
Modo de ensaio de PCB:
Proba de Voo e Jig de Teste
Teste de PCBA:
Teste visual; AOI; raios-X; teste de função
Componente:
Fornecido pelo cliente ou pelo fabricante
serviço de design:
Apoio
Reacção ao ensaio:
Apoio
Detalhes da embalagem:
Pacote do vácuo; Algodão da espuma
Habilidade da fonte:
20000㎡ pelo mês
Destacar:

Conjunto do protótipo do PWB de HDI

,

Conjunto do protótipo do PWB FR4

,

Conjunto do PWB do protótipo de 6 camadas

Descrição do produto

6 camada FR4 HDI PCB Protótipo de montagem fabricantemontagem de PCB Shenzhen



1Especificações pormenorizadas

Materiais FR4
Espessura de cobre 1 / 1 / 1 / 1 / 1 / 1 OZ
Camada 6
Tratamento de superfície Ouro de imersão 2 u'
Máscara de solda Verde
Tela de seda Branco
Min Hole de perfuração 8 mil
Furo de Laser Min 4 mil

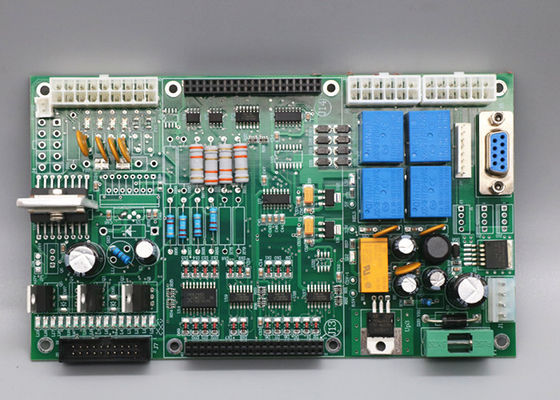

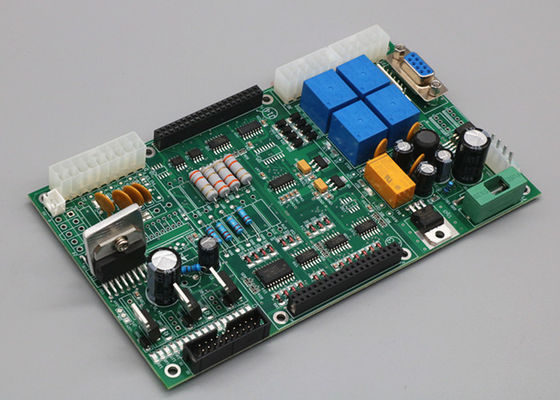

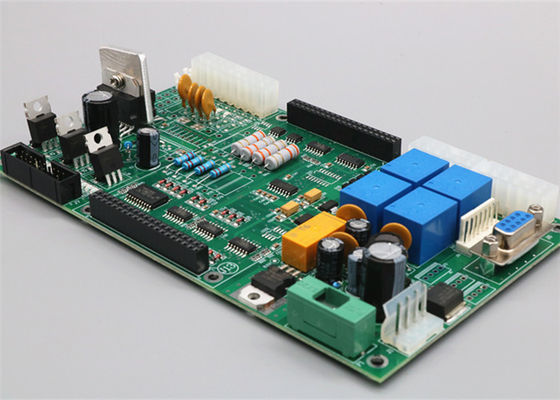

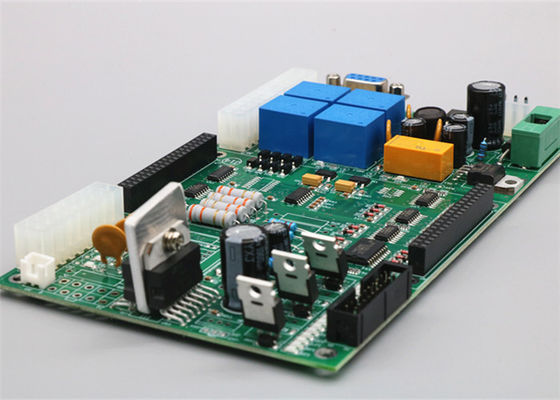

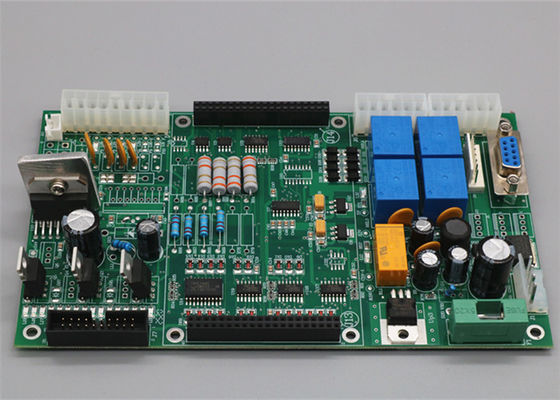

2Imagens.

6 camada FR4 HDI PCB Protótipo de montagem fabricante de montagem de PCB 0



3. FAQ



P: Que ficheiros usam na fabricação de PCB?
A: Gerber ou Eagle, listagem BOM, PNP e posição dos componentes



P: Pode oferecer uma amostra?
R: Sim, podemos customizar você amostra para testar antes da produção em massa



Q: Quando vou obter a cotação depois de enviar Gerber, BOM e procedimento de teste?
A: No prazo de 6 horas para a cotação de PCB e cerca de 24-48 horas para a cotação de PCBA.



P: Como posso saber o processo de produção do meu PCB?

A: 5-7 dias para produção de PCB e compra de componentes, e 14 dias para montagem e teste de PCB.



P: Como posso garantir a qualidade do meu PCB?
A: Nós garantimos que cada peça de produtos de PCB funciona bem antes do envio. Nós testaremos todos eles de acordo com o seu procedimento de teste.





A montagem de PCB, também conhecida como montagem de placas de circuito impresso, é o processo de preenchimento e solda de componentes eletrônicos em um PCB (placa de circuito impresso).Envolve vários passos para transformar um PCB nu em um dispositivo eletrônico funcionalAqui está uma visão geral do processo de montagem do PCB:

Aquisição de componentes: o primeiro passo é obter e adquirir os componentes eletrônicos necessários para a montagem do PCB. Estes componentes podem incluir resistores, capacitores, circuitos integrados,ConectoresOs componentes podem ser obtidos de vários fornecedores ou distribuidores.

Fabricação de PCB: antes da montagem, o próprio PCB precisa ser fabricado. Isso envolve projetar o layout do PCB, fabricar o PCB nu e aplicar os traços de cobre necessários, máscara de solda,e marcas de serigrafia.



Colocação dos componentes: nesta etapa, os componentes eletrónicos são montados no PCB.Os dois métodos principais de colocação de componentes são a tecnologia de montagem de superfície (SMT) e a tecnologia de perfuração (THT)Os componentes SMT são colocados na superfície do PCB e soldados utilizando técnicas de pasta de soldadura e soldadura de refluxo.Os componentes THT têm condutas que passam por buracos no PCB e são soldados no lado oposto.



Soldadura: Uma vez que os componentes são colocados na PCB, o processo de soldadura é realizado para criar conexões elétricas e mecânicas.A solda pode ser feita através de vários métodos, como a solda de refluxo (para componentes SMT), soldagem por ondas (para componentes THT) ou soldagem manual (para componentes específicos ou retrabalho).



Inspeção e ensaio: Após a solda, o PCB montado é submetido a inspeção e teste para garantir a qualidade e a funcionalidade do dispositivo eletrônico.Inspecção por raios-X, testes funcionais e outros métodos podem ser empregados para identificar quaisquer defeitos ou falhas.



Montagem final: uma vez verificado o bom funcionamento do conjunto de PCB, pode ser integrado no conjunto final do produto, o que pode implicar montagem mecânica adicional,Instalação de cercas, e ligação a outros subsistemas ou componentes.



Vale a pena notar que o processo de montagem de PCB pode variar dependendo dos requisitos específicos, padrões da indústria e capacidades de fabricação do fabricante contratado ou da casa de montagem.
