Serviço de montagem de circuitos de circuito impresso de 4 camadas FR-4 Tg150 1,0 mm ENIG 1U"
Esta é uma placa de circuito eletrônico de 4 camadas FR-4 Tg150 1.0mm 1/H/H/1 oz de cobre ENIG 1u "multilayer PCB, especificação detalhada como abaixo, com padrão de qualidade IPC Classe 2, tamanho do painel é 112.5 * 202mm.
Capacidade de produção - PCB rígidos
| Ponto | Capacidade de produção |
| Tipo de produtos | De lado único, de lado duplo e multicamadas |
| Tamanho máximo da placa | Capacidade de produção: 600*1500 mm |
| Multicamadas: 600*1.200 mm | |
| Revestimento de superfície | HASL, ENIG, OSP, Immersion Silver, Golden Finger, etc. |
| Camadas | 1 ~ 20 |
| Espessura da barra | 0.4~4.0 mm |
| Cobre de base | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Material do quadro | FR-4, Base de alumínio, polimida, base de cobre, base cerâmica |
| Min. Tamanho do buraco de perfuração | 0.1 mm |
| Largura e espaço mínimos da linha | 0.075mm |
| Colocando ouro | Níquel espessura 2.5 ~ 5mm, espessura de ouro 0.05 ~ 0.1mm |
| Pulverização de estanho | Espessura de estanho 2,5-5 mm |
| Espaço de moagem | fio e borda: 0,15 mm, buraco e borda: 0,2 mm, Tolerância de contorno: +/- 0,1 mm |
| Socket Chamfer | Ângulo: 30°/45°/60° Profundidade: 1~3mm |
| V-Cut | Ângulo: 30°/45°/60° Profundidade: 1/3 da espessura da prancha, min. |
| Teste de ligação e desconexão | Área máxima de ensaio: 400*1.200 mm |
| Ponto máximo de ensaio: 12.000 pontos | |
| Tensão máxima de ensaio: 300 V | |
| Resistência de isolamento máxima: 100 mΩ | |
| Tolerância de controlo da impedância | ± 10% |
| A resistência da solda | 85°C~105°C / 280°C~360°C |
Tamanho do PCB: 112,5*202mm / 25 UP
Padrão de qualidade IPC Classe 2.
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Informações da empresa:
KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!
Capacidade do fabricante:
| Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
| Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
| Espessura da placa | 0.3~4.0 mm |
| Camadas | 1 a 20 camadas |
| Materiais | FR-4, Alumínio, PI |
| Espessura de cobre | 0.5 ~ 4 oz |
| Material Tg | Tg140~Tg170 |
| Tamanho máximo do PCB | 600*1200 mm |
| Dimensão do buraco | 0.2 mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
PCB de várias camadasé uma placa de circuito impresso constituída por mais de duas camadas de folha de cobre, constituída por uma folha de cobre interna, um substrato isolante e uma folha de cobre exterior,e a interconexão entre as camadas é obtida por perfuração e revestimento de cobreEm comparação com os PCB de uma ou duas camadas,PCB multicamadaspode atingir uma maior densidade de fiação e um projeto de circuito complexo.
Vantagens dos PCB multicamadas:
Maior densidade de fiação e capacidades de projeto de circuitos complexos
Melhor compatibilidade eletromagnética e integridade do sinal
Caminhos de transmissão de sinal mais curtos, melhor desempenho do circuito
Maior fiabilidade e resistência mecânica
Distribuição mais flexível da energia e do solo
Composição dos PCB multicamadas:
Folha interna de cobre: fornece camada condutora e fiação
Substrato isolante (FR-4, dieléctrico de baixa perda de alta frequência, etc.): Isola e suporta cada camada de folha de cobre
Folha de cobre exterior: fornece cablagem e interface de superfície
Metalização perforada: Realiza ligação elétrica entre camadas
Tratamento de superfície: HASL, ENIG, OSP e outros processos de tratamento de superfície
Projeto e fabrico de PCB de várias camadas:
Projeto de circuito: integridade do sinal, projeto de integridade de potência/terraPlacas de várias camadas
Layout e fiação: alocação razoável de camadas e otimização de roteamento
Projeto do processo: tamanho da abertura, espaçamento das camadas, espessura da folha de cobre, etc.
Processo de fabrico: laminação, perfuração, revestimento de cobre, gravação, tratamento de superfície, etc.

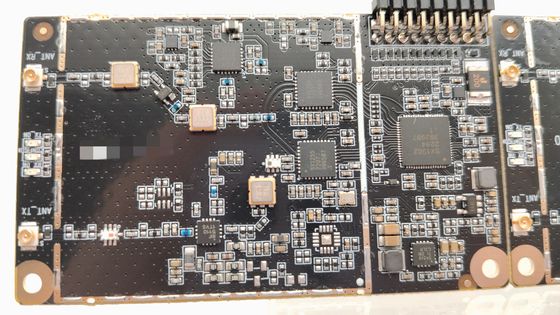

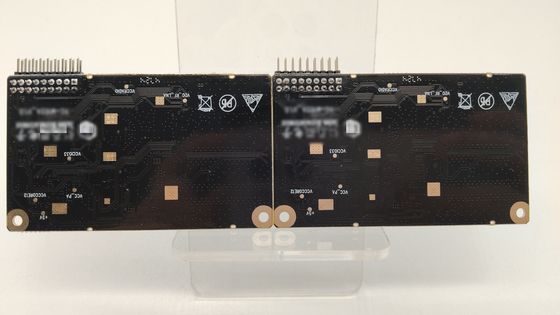

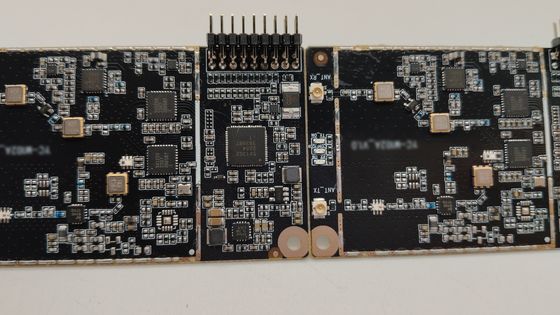

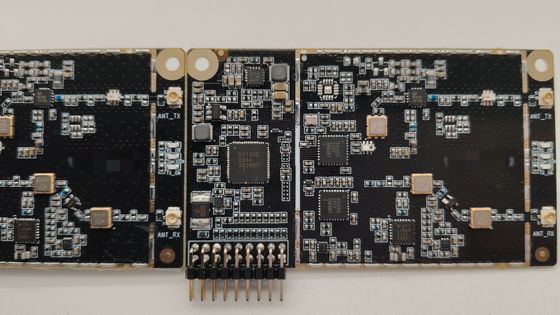

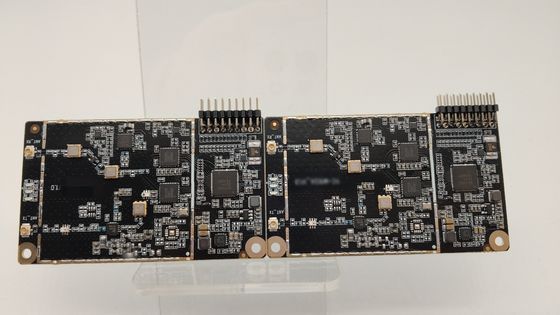

Mais fotos para este 4 camadas FR-4 Tg150 1,0 mm 1/H/H/1 oz de cobre ENIG 1u" multilayer PCB
