12 do minuto 2 de Mil Line Width High TG camadas da interconexão HDI do alto densidade imprimiram placas de circuito

Nome da marca:	KAZ
Número do modelo:	PCB-S-HDI-001
Quantidade mínima:	1
preço:	100
Capacidade de abastecimento:	20000 sq.m/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001, UL, RoHS

Camadas:

Material:

FR-4 Tg150

Linha mínima:

2 mil.

Tipo do PWB:

HDI

Cego & enterrado através de:

SIM

Controle da impedância:

SIM

Detalhes da embalagem:

vácuo

Habilidade da fonte:

20000 sq.m/mês

Destacar:

Cortinas através do PWB

IDH PCB

Descrição do produto

Este é um PWB com 12 camadas, linha largura mínima e o espaço é 2mil/2mil, especialidade inclui o controle da impedância, cega-o & enterrado através de, BGA com o soldmask definido,

Detalhes para este minuto de 12 camadas linha PWB high-density alto de 2 mil. da interconexão HDI do Tg da largura:

12 camadas
FR-4
Tg 150
Superfície de ENIG
espessura da placa de 1.6mm
BGA com o soldmask definido
Com controle do inpedance
Com cego & enterrado através de

Espessura de cobre:

L1-------------------------------1/3OZ + chapeamento

PP 3.00mil

L2-------------------------------1/3OZ + chapeamento

PP 2.35mil

L5-------------------------------1/3OZ + chapeamento

PP 2.97mil

L6-------------------------------1/3OZ + chapeamento

PP 2.51mil

L5------------------------------H ONÇA

núcleo de 0.2mm

L6------------------------------H ONÇA

PP 2.75mil

L7-------------------------------H ONÇA

núcleo de 0.2mm

L8-------------------------------H ONÇA

PP 2.64mil

L9-------------------------------1/3OZ + chapeamento

PP 2.83mil

L10------------------------------1/3OZ + chapeamento

PP 2.43mil

L11------------------------------1/3OZ + chapeamento

PP 3.09mil

L12------------------------------1/3OZ + chapeamento

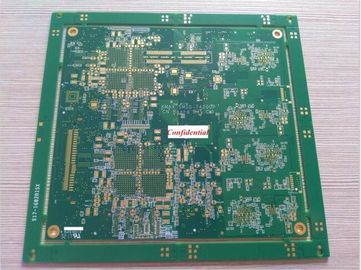

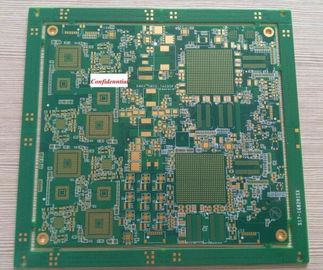

Mais photoes para este 12 PWB das camadas HDI

12 do minuto 2 de Mil Line Width High TG camadas da interconexão HDI do alto densidade imprimiram placas de circuito 0

12 do minuto 2 de Mil Line Width High TG camadas da interconexão HDI do alto densidade imprimiram placas de circuito 1
