Multicamada FR4 Soldermask Verde Imersão Ouro Placas de circuito impresso de alta precisão PCB Placa de PCB multicamada

Multicamadas FR4 Soldermask Verde Imersão Ouro Placas de circuito impresso de alta precisão PCB

Breve introdução

ShenZhen KAZ Circuit Co., LTD, focada principalmente em PCB e PCBA há mais de 10 anos, está envolvida em alta precisão de lado único, duplo,produção de placas de circuito impresso multicamadas e placas de circuito impresso de substrato metálico com equipe de produção de rica experiência e entrega pontual, e aprovou a certificação ISO9001, SGS, ROHS, USA UL e TS16949 sucessivamente.

Os Produtos da nossa empresa são feitos sob medida com base no GERBER e no BOM fornecidos.

O que o KAZ Circuit pode fazer por si:

• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotos do PCBA (se já fez este PCBA antes)

Especificação pormenorizada

Capacidade do fabricante:

PCB de várias camadas
PCB de várias camadasé uma placa de circuito impresso constituída por mais de duas camadas de folha de cobre, constituída por uma folha de cobre interna, um substrato isolante e uma folha de cobre exterior,e a interconexão entre as camadas é obtida por perfuração e revestimento de cobreEm comparação com os PCB de uma ou duas camadas,PCB multicamadaspode atingir uma maior densidade de fiação e um projeto de circuito complexo.

Vantagens dos PCB multicamadas:

Maior densidade de fiação e capacidades de projeto de circuitos complexos
Melhor compatibilidade eletromagnética e integridade do sinal
Caminhos de transmissão de sinal mais curtos, melhor desempenho do circuito
Maior fiabilidade e resistência mecânica
Distribuição mais flexível da energia e do solo

Composição dos PCB multicamadas:

Folha interna de cobre: fornece camada condutora e fiação
Substrato isolante (FR-4, dieléctrico de baixa perda de alta frequência, etc.): Isola e suporta cada camada de folha de cobre
Folha de cobre exterior: fornece cablagem e interface de superfície
Metalização perforada: Realiza ligação elétrica entre camadas
Tratamento de superfície: HASL, ENIG, OSP e outros processos de tratamento de superfície

Projeto e fabrico de PCBs multicamadas:

Projeto de circuito: integridade do sinal, projeto de integridade de potência/terraPlacas de várias camadas
Layout e fiação: alocação razoável de camadas e otimização de roteamento
Projeto do processo: tamanho da abertura, espaçamento das camadas, espessura da folha de cobre, etc.
Processo de fabrico: laminação, perfuração, revestimento de cobre, gravação, tratamento de superfície, etc.

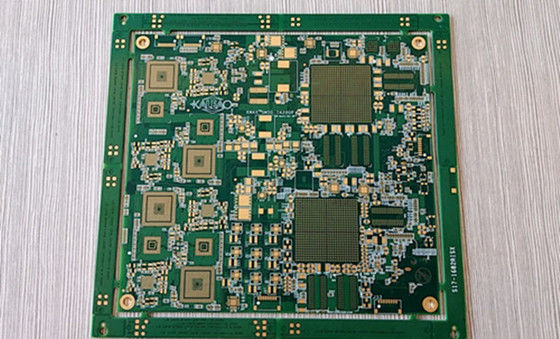

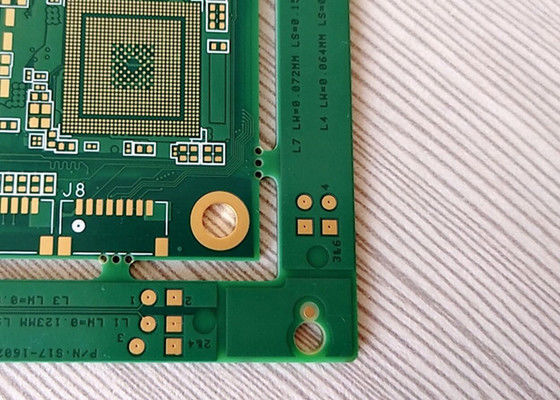

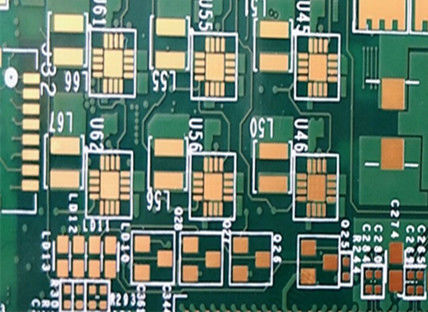

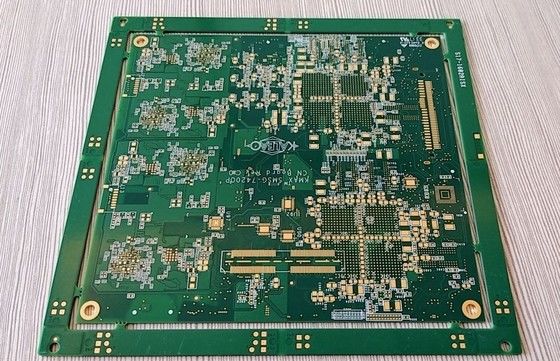

Mais fotos
