Fabricante de PCB de alumínio ENIG 1u'' Multilayer Printed Circuit Board PCB Board para LED

Fabricante de PCB de alumínio ENIG 1u'' Múltiplas camadas de placa de circuito impresso placa de PCB para LED

Fabricação especializada de PCB

Shenzhen KAZ Circuit é um fabricante de PCB e PCBA. Certificados: ISO 9001, UL (E337072), TS16949 (0259279), RoHS

Temos mais de 300 funcionários e 8.000 metros quadrados de área de construção.DIP com seis linhas de montagem.

Fornecer um serviço único para os nossos clientes, incluindo:

• Produção de PCB (prototipo, produção de pequenas e médias dimensões, produção em massa)
• Fornecimento de componentes
• Associação de PCB (SMT, SMD, DIP)

Nossa capacidade de tecnologia de PCB inclui 1 a 20 camadas, tamanho mínimo de buraco de dilatação de 0,1 mm, tamanho mínimo de pista / linha de 0,075 mm, tratamento de superfície de OSP, HAL, HASL, ENIG, Golden Finger e muito mais.Podemos fazer a nossa capacidade de produção de 12,000 m2/mês para as laterais duplas e 8.000 m2/mês para as multi-camadas.

Somos um fabricante de PCB e PCBA há mais de 11 anos na China. Agora com cerca de 300 funcionários. Nosso Tempo de Chegada Padrão: 4-5 dias para 2L; 5-7 para 4L. Serviço acelerado está disponível.

Especificação pormenorizada

Placas de PCB LEDInformações sobre o processo de criação

Projeto de circuitos
Determinar as necessidades de energia do circuito LED completo, incluindo a corrente e a tensão máximas
Considere o uso de um microcontrolador ou um driver IC para controlar o brilho e os efeitos do LED
Integrar qualquer circuito de condicionamento de energia ou de proteção necessário

Disposição do PCB
Organizar componentes para minimizar o comprimento do traço e otimizar a dissipação térmica
Deixar uma distância suficiente entre as vias de alta tensão/alta corrente e as vias de baixa tensão/baixa corrente
Plano de montagem de furos, hardware de montagem e qualquer integração mecânica

Projeto
Utilize a largura e o espaçamento adequados do traço para lidar com a carga atual esperada
Incluem as versões de cobre ou planos para aterramento e distribuição
Adicionar pontos de teste para facilitar a resolução de problemas e medição
Considere adicionar marcas de tela para identificar componentes

Preparação para fabrico
Fornecer instruções de montagem pormenorizadas, incluindo a colocação e a orientação dos componentes
Especificar quaisquer requisitos especiais de fabrico, tais como acabamentos HASL, ENIG ou de prata por imersão.
Inclui a BOM precisa com número de peça, quantidade e origem

Fabricação
E os fabricantes de PCB trabalham juntos para garantir uma fabricação precisa e controle de qualidade.
Discutir as opções de recursos avançados, tais como placas de várias camadas, vias cegas / enterradas ou controle de impedância


Montagem e ensaio
Seguir as instruções de montagem cuidadosamente para evitar quaisquer problemas durante o processo de solda
Realizar ensaios abrangentes, incluindo verificação funcional, medições de corrente/voltagem e análise térmica
Considere a programação de um microcontrolador ou driver IC para obter controle e efeitos LED avançados


Produto final
IntegraçãoPCB de LEDPlacas para produtos finais, tais como luminárias, ecrãs ou outras aplicações
Projeto e fabrico de todas as carcaças mecânicas, disipadores de calor ou equipamentos de montagem necessários
Documentação completa do produto, incluindo manuais de utilização, guias de instalação e informações sobre a garantia

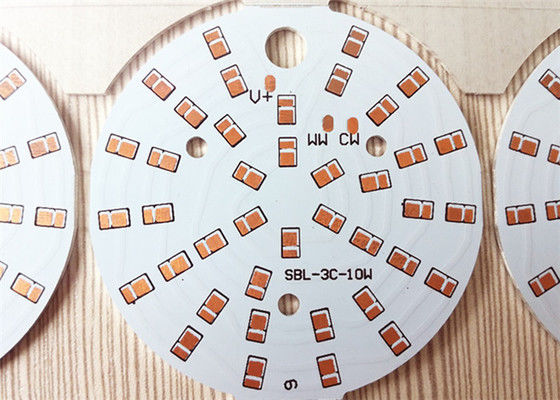

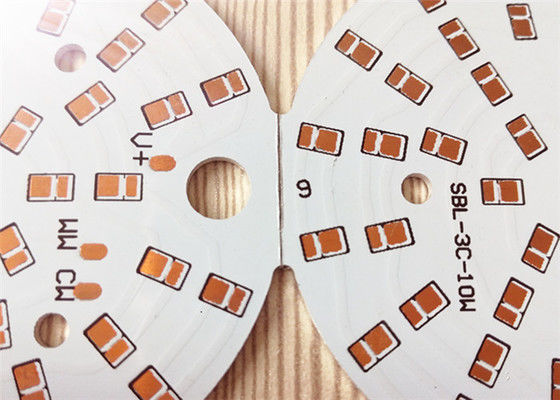

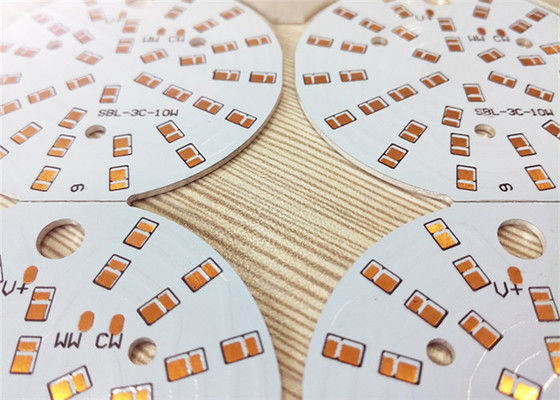

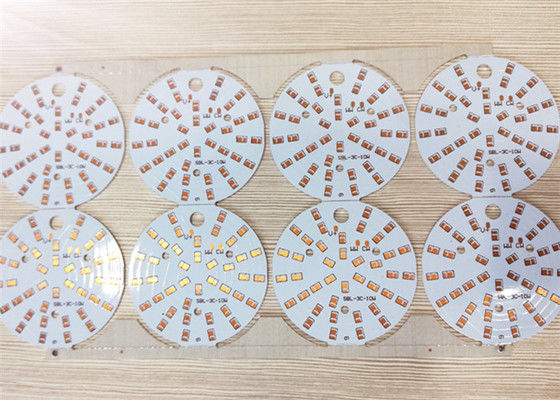

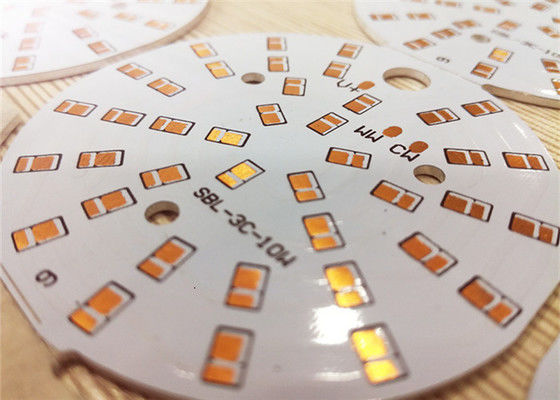

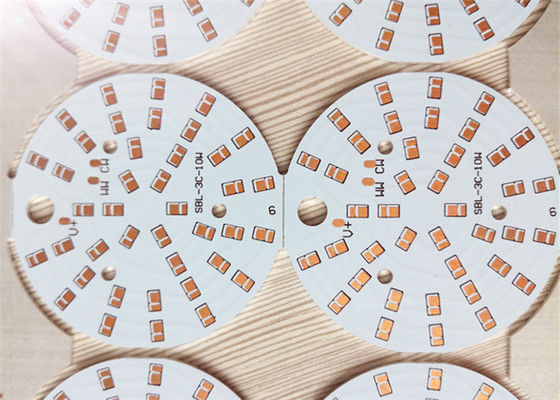

Fotos
