10 camadas da fabricação alta da placa de circuito do PWB de FR-4 ENIG Tg com dedo dourado

10 camadas FR4 ENIG placa de circuito PCB Fabricação com dedo de ouro

Especificações pormenorizadas:

O que o KAZ Circuit pode fazer por si:

• Design de PCB e PCBA
• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotos do PCBA (se já fez este PCBA antes)

Informações da empresa:

KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!

Capacidade do fabricante:


Capacidade SMT

PCB de várias camadas

PCB de várias camadasé uma placa de circuito impresso constituída por mais de duas camadas de folha de cobre, constituída por uma folha de cobre interna, um substrato isolante e uma folha de cobre exterior,e a interconexão entre as camadas é obtida por perfuração e revestimento de cobreEm comparação com os PCB de uma ou duas camadas,PCB multicamadaspode atingir uma maior densidade de fiação e um projeto de circuito complexo.

Vantagens dos PCB multicamadas:

Maior densidade de fiação e capacidades de projeto de circuitos complexos
Melhor compatibilidade eletromagnética e integridade do sinal
Caminhos de transmissão de sinal mais curtos, melhor desempenho do circuito
Maior fiabilidade e resistência mecânica
Distribuição mais flexível da energia e do solo

Composição dos PCB multicamadas:

Folha interna de cobre: fornece camada condutora e fiação
Substrato isolante (FR-4, dieléctrico de baixa perda de alta frequência, etc.): Isola e suporta cada camada de folha de cobre
Folha de cobre exterior: fornece cablagem e interface de superfície
Metalização perforada: Realiza ligação elétrica entre camadas
Tratamento de superfície: HASL, ENIG, OSP e outros processos de tratamento de superfície

Projeto e fabrico de PCBs multicamadas:

Projeto de circuito: integridade do sinal, integridade de potência/terra de placas de várias camadas
Layout e fiação: alocação razoável de camadas e otimização de roteamento
Projeto do processo: tamanho da abertura, espaçamento das camadas, espessura da folha de cobre, etc.
Processo de fabrico: laminação, perfuração, revestimento de cobre, gravação, tratamento de superfície, etc.

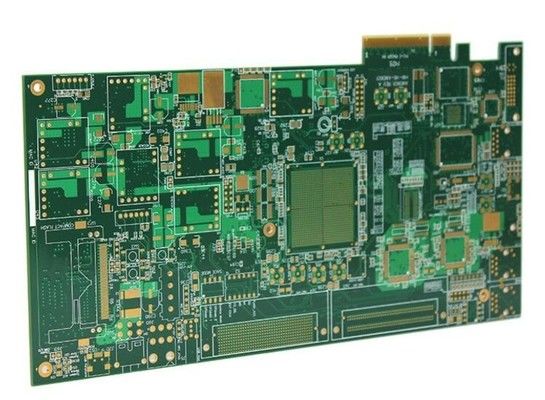

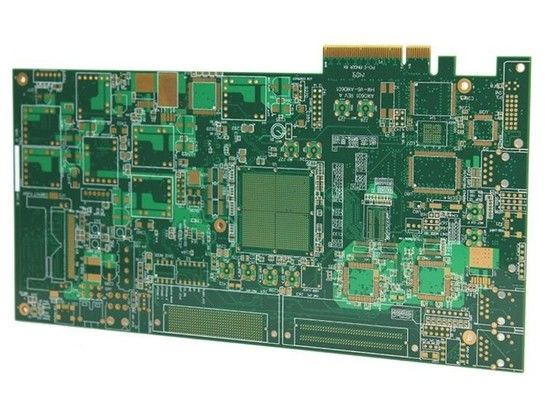

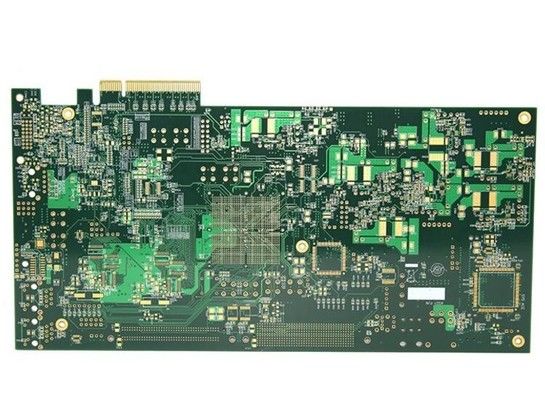

Mais fotos disto. 10 camadas FR-4 ENIG High Tg PCB Circuit Board Fabricação com dedo dourado
