O que é:
Qualquer placa do PWB com mais de 2 camadas pode ser chamada placa de Multilayer PWB.
A placa Multilayer do PWB inclui camadas gravura em àgua forte da multi-camada e camadas médias entre camadas cada duas gravura em àgua forte. A camada média pode ser muito finamente. Há pelo menos três camadas condutoras em uma placa de circuito multilayer, dois de que são os outlayers, quando permanecendo for sintetizado dentro do painel isolante.
A conexão elétrica entre eles é conseguida geralmente através do furo do chapeamento no seção transversal da placa de circuito.
Classifique: A placa rígida Multilayer, a placa flexível multilayer e o rígido-cabo flexível multilayer embarcam.
Porque nós a precisamos:
Cause a concentração aumentada de pacote do circuito integrado que conduz a uma concentração alta de linhas da interconexão, ele fá-la necessory para usar as carcaças múltiplas.
As edições de projeto imprevisíveis tais como o ruído, a capacidade dispersa, a interferência, etc. ocorrem na disposição do PWB. Consequentemente, o projeto do PWB deve focalizar em minimizar o comprimento da linha de sinal e em evitar trajetos paralelos.
Obviamente, devido ao número limitado de cruzamentos que podem ser conseguidos em um único-lado, mesmo em uma placa do dobro-lado, estas exigências não pode ser satisfeito.
No caso de um grande número exigências nas interconexões e nos cruzamentos, conseguir um desempenho satisfatório, a placa deve ser expandida a mais de duas camadas, assim que uma placa multilayer do PWB é fabricada.
Detalhes do produto:
Condições de Pagamento e Envio:
|
Tamanho: | Conforme o gerber | Material: | FR-4 |
---|---|---|---|
Camadas: | 6 camadas | Espessura da placa: | 1,6 milímetros |
Cobre: | 1 onça | Superfície: | Ouro de ENIG+Hard |
Soldmask: | Verde | Tela de seda: | Branco |
Testes padrão: | Classe 2 do IPC | Ouro duro: | Dedo dourado |
Uso para produtos: | Produtos militares | ||
Realçar: | placa de circuito impresso do costume,Rígida Flex PCB |
do dedo dourado duro alto do TG do shengyi 6Layers placa Multilayer do PWB
Especificações de detalhe:
Camadas | 6 |
Material | FR-4 |
Espessura da placa | 1.6mm |
Espessura de cobre | 1oz |
Tratamento de superfície | ENIG |
Soldmask & Silkscreen | Verde & branco |
Padrão de qualidade | Classe 2 do IPC, 100% E-testes |
Certificados | TS16949, ISO9001, UL, RoHS |

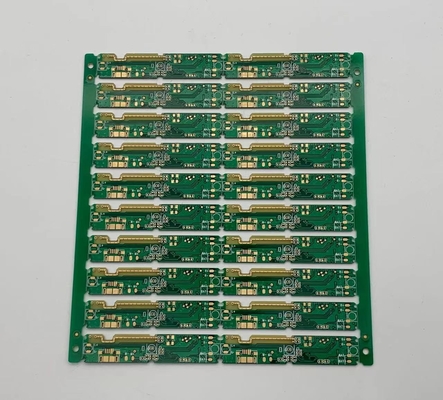

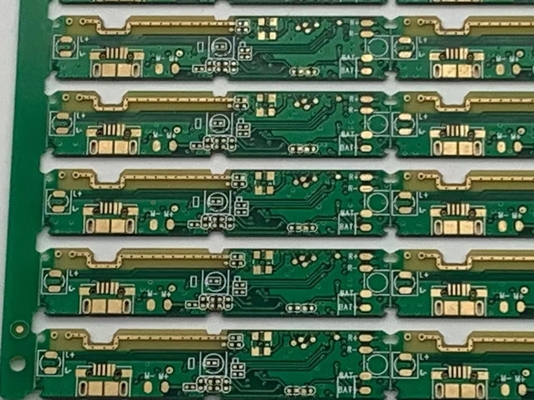

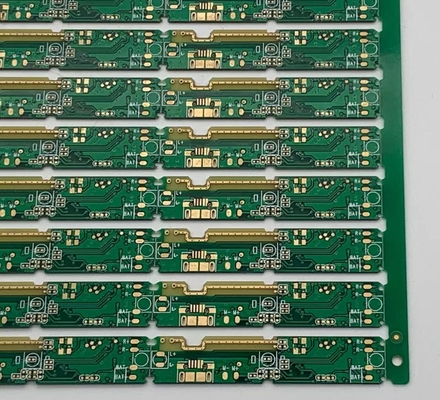

Fotos do detalhe para do dedo dourado duro alto do TG do shengyi 6Layers a placa Multilayer do PWB
Que KAZ Circuit pode fazer para você:
Para obter uma cotação completa do PCB/PCBA, os pls fornecem a informação como abaixo:
Informações da empresa:
KAZ Circuit é um fabricante profissional do PWB de China desde 2007, para proporcionar igualmente o serviço do conjunto do PWB para nossos clientes. Agora com os aproximadamente 300 empregados. Certificado com ISO9001, TS16949, UL, RoHS. Nós estamos seguros fornecer-lhe produtos de qualidade o preço fábrica-dirigido dentro do prazo de entrega o mais rápido!
Fabricante Capacity:
Capacidade | Dobro tomado partido: 12000 sq.m/mês Multilayers: 8000sq.m/mês |
Min Line Width /Gap | 4/4 de mil. (1mil=0.0254mm) |
Espessura da placa | 0.3~4.0mm |
Camadas | 1~20 camadas |
Material | FR-4, de alumínio, PI |
Espessura de cobre | 0.5~4oz |
Tg material | Tg140~Tg170 |
Tamanho máximo do PWB | 600*1200mm |
Min Hole Size | 0.2mm (+/- 0,025) |
Tratamento de superfície | HASL, ENIG, OSP |
