O que é:

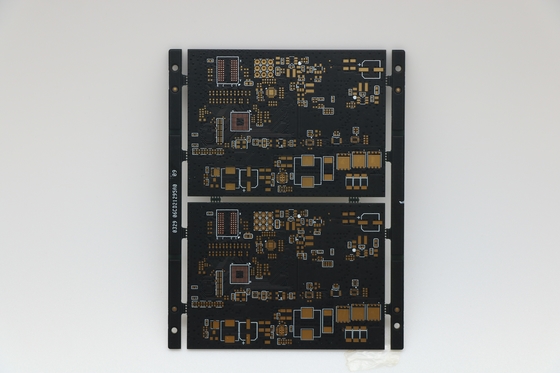

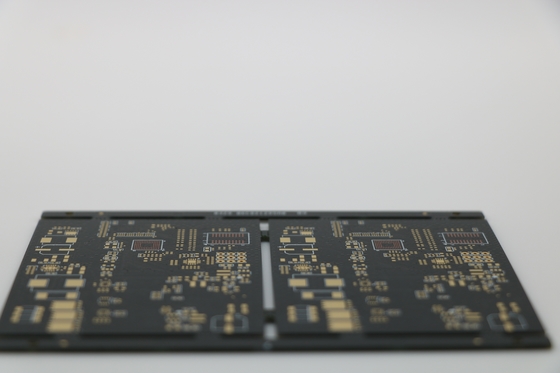

Qualquer placa do PWB com mais de 2 camadas pode ser chamada placa de Multilayer PWB.
A placa Multilayer do PWB inclui camadas gravura em àgua forte da multi-camada e camadas médias entre camadas cada duas gravura em àgua forte. A camada média pode ser muito finamente. Há pelo menos três camadas condutoras em uma placa de circuito multilayer, dois de que são os outlayers, quando permanecendo for sintetizado dentro do painel isolante.
A conexão elétrica entre eles é conseguida geralmente através do furo do chapeamento no seção transversal da placa de circuito.
Classifique: A placa rígida Multilayer, a placa flexível multilayer e o rígido-cabo flexível multilayer embarcam.
Porque nós a precisamos:
Cause a concentração aumentada de pacote do circuito integrado que conduz a uma concentração alta de linhas da interconexão, ele fá-la necessory para usar as carcaças múltiplas.
As edições de projeto imprevisíveis tais como o ruído, a capacidade dispersa, a interferência, etc. ocorrem na disposição do PWB. Consequentemente, o projeto do PWB deve focalizar em minimizar o comprimento da linha de sinal e em evitar trajetos paralelos.
Obviamente, devido ao número limitado de cruzamentos que podem ser conseguidos em um único-lado, mesmo em uma placa do dobro-lado, estas exigências não pode ser satisfeito.
No caso de um grande número exigências nas interconexões e nos cruzamentos, conseguir um desempenho satisfatório, a placa deve ser expandida a mais de duas camadas, assim que uma placa multilayer do PWB é fabricada.
Detalhes do produto:
Condições de Pagamento e Envio:
|
Camadas: | 4 camadas | Espessura da placa: | 1,6 mm |
---|---|---|---|
Cobre: | 1oZ | Superfície: | ENIG |
Soldmask: | Verde | Tela de seda: | Branco |
Realçar: | Placa de circuito do computador do ouro da imersão,do” placa de circuito computador 1u,placa Multilayer do PWB do cobre 1oz |
China assembléia de circuito impresso de giro rápido fabricante tempo de aprendizagem rápido
Especificações pormenorizadas:
Camadas | 6 |
Materiais | FR-4 |
Espessura da placa | 1.6 mm |
Espessura de cobre | 1 oz |
Tratamento de superfície | HASL LF |
Soldmask & Silkscreen | Verde e Branco |
Padrão de qualidade | Classe IPC 2, 100% de ensaios em E |
Certificados | TS16949, ISO9001, UL, RoHS |
O que o KAZ Circuit pode fazer por si:
Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:
Capacidade do fabricante:
Capacidade | Duplo lado: 12000 m2 / mês Multicamadas: 8000m2 / mês |
Largura/intervalo mínimo da linha | 4/4 mil (1mil=0,0254 mm) |
Espessura da placa | 0.3~4.0 mm |
Camadas | 1 a 20 camadas |
Materiais | FR-4, Alumínio, PI |
Espessura de cobre | 0.5 ~ 4 oz |
Material Tg | Tg140~Tg170 |
Tamanho máximo do PCB | 600*1200 mm |
Dimensão do buraco | 0.2 mm (+/- 0,025) |
Tratamento de superfície | HASL, ENIG, OSP |
Capacidade SMT
Fotografias disto. Protótipo rápido e produção em massa para SMT PCB Assembly 6 PCB Assembly lines
