Conjunto feito sob encomenda do PWB.
1. Introdução
Nós produzimos placas de circuito completas do PWB do conjunto de acordo com o projeto do cliente (arquivo de Gerber & lista de BOM). Incluindo a produção do PWB, a fonte componente, e o SMT/DIP.
Nós temos as plantas de conjunto avançadas que permitem que nós sigam seu projeto com cada etapa do processo de conjunto. Nós seguramos todos os tipos de conjunto do PWB, do conjunto direto básico do PWB do furo ao conjunto do PWB da montagem da superfície do padrão ao conjunto ultra-fino do passo BGA. Nossos coordenadores trabalham com os clientes através de todos os campos que incluem telecomunicações, aviação, produtos eletrónicos de consumo, rádio, central, automotivo e instrumentação.
2. Capavity
| SMT | Precisão da posição: 20 um |
| Tamanho dos componentes: 0.4×0.2mm (01005) — 130×79mm, Aleta-MICROPLAQUETA, QFP, BGA, POP | |
| Altura componente máxima:: 25mm | |
| Tamanho máximo do PWB: 680×500mm | |
| Tamanho mínimo do PWB: não limitado | |
| Espessura do PWB: 0,3 a 6mm | |
| Peso do PWB: 3KG | |
| Onda-solda | Largura máxima do PWB: 450mm |
| Largura mínima do PWB: não limitado | |
| Altura componente: Parte superior 120mm/Bot 15mm | |
| Suor-solda | Tipo do metal: a parte, inteira, embutimento, evita |
| Material do metal: Cobre, alumínio | |
| Revestimento de superfície: Au do chapeamento, tira do chapeamento, Sn do chapeamento | |
| Taxa da bexiga de ar: menos than20% | |
| Imprensa-ajuste | Escala da imprensa: 0-50KN |
| Tamanho máximo do PWB: 800X600mm | |
| Teste | TIC, voo da ponta de prova, queima, teste de função, ciclismo da temperatura |
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do PWB: | FR4 | Especs.: | Conforme arquivos do gerber do cliente |
|---|---|---|---|
| Camadas: | 4layers | Espessura da placa: | 0.8-1.6mm |
| Revestimento de superfície: | SE HASL | padrão de qualidade: | Classe 2 do IPC |
| Realçar: | Estratificação FR4 4 camadas do PWB,SE HASL 4 camadas do PWB,placa do protótipo do PWB do cobre 3oz |
||

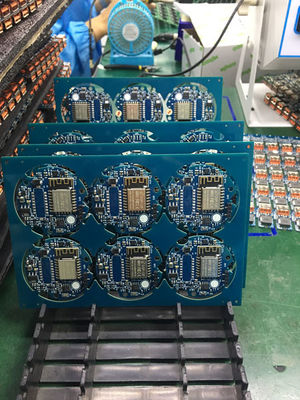

Conjunto MÓVEL do SISTEMA PCBA do CONTROLE DE ACESSO da REDE
Camada: 2-6Layers
Materiais: FR4 estratificação, RoHS Diretivo-complacente
Espessura do PWB: 0.8-1.6mm
Cobre final: 1-3oz
Furo mínimo: 0.2mm
Linha largura mínima/espaço: 4/4 de mil.
Máscaras da solda: Azul
Legenda: Branco
Superfície: OSP/HAL sem chumbo/ouro da imersão/lata da imersão/prata da imersão
Esboço: derrota e score/V-cut
E-teste: 100%
Padrão da inspeção: IPC-A-600H/IPC-6012B, classe 2/3
Relatórios que parte: inspeção final, E-teste, teste do solderability, micro seção
Certificações: IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Imagens:
Que KAZ Circuit pode fazer para você:
Para obter uma cotação completa do PCB/PCBA, os pls fornecem a informação como abaixo:
Informações da empresa:
KAZ Circuit tem-se operado como um fabricante de PCB&PCBA desde 2007. especializado na fabricação da rápido-volta dos protótipos e pequeno à série média do volume de rígido, de cabo flexível, de rígido-cabo flexível e de placas multilayer.
assim como o circuito de alumínio da carcaça board.we têm uma força forte na fabricação de placas MATERIAIS da placa de Roger, da placa de MEGTRON e 2&3 das etapas HDI e etc.
Ao lado com as seis linhas de produção de SMT e 2 MERGULHOS lines.we proporcione o serviço de uma parada a nossos clientes.
Fabricante Capacity:
| Capacidade | Dobro tomado partido: 12000 sq.m/mês Multilayers: 8000sq.m/mês |
| Min Line Width /Gap | 4/4 de mil. (1mil=0.0254mm) |
| Espessura da placa | 0.3~4.0mm |
| Camadas | 1~30 camadas |
| Material | FR-4, de alumínio, PI.Rogers, MEGTRON |
| Espessura de cobre | 0.5~4oz |
| Tg material | Tg140~Tg170 |
| Tamanho máximo do PWB | 600*1200mm |
| Min Hole Size | 0.2mm (+/- 0,025) |
| Tratamento de superfície | HASL, ENIG, OSP |
